传祺GS5

您的位置:首页 > 施工图库 >传祺GS5

广汽传祺GS5,是在之前的三厢轿车GA5基础上开发出来的一款SUV车型,有着非常好的底盘功夫。这套底盘本是源自阿尔法罗密欧166,操控方面做得很出色,GS5又有了更好的空间、视野和通过性等优势,外形设计动感协调,是一款给人印象深刻的城市SUV车型。车内配置丰富、中控和内饰精致,用料也比较显档次,足以和合资品牌同级别车型较量。

传祺GS5主要的不足是动力表现偏弱。底盘方面是很有竞争优势的:前双叉臂,后多连杆式的独立悬架扎实且厚道,底盘隔音也控制得不错。怠速时发动机声较明显,中高速时车内整体噪音与同级别车相比还算不错。如要做施工处理的话,至少要优先考虑挡火墙U槽隔音、车内正副驾驶脚底板及四车门的隔音。






  • 拆掉车门的内饰板

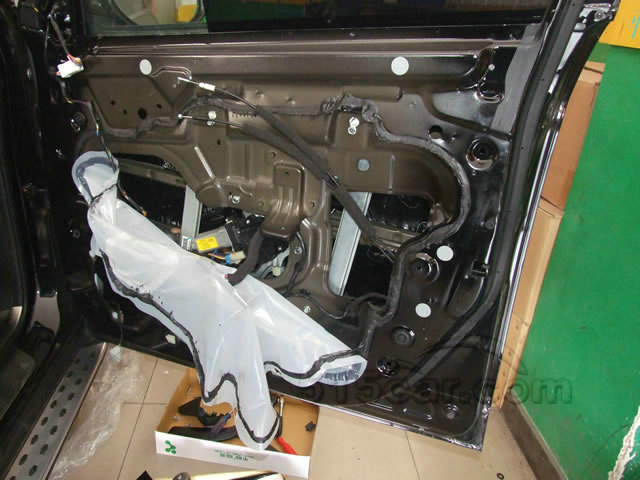

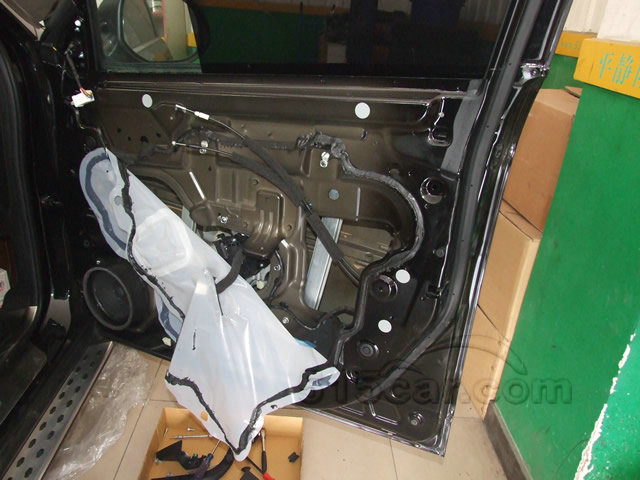

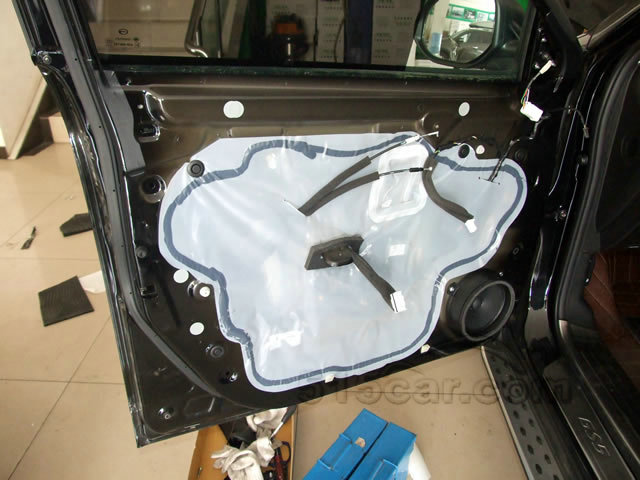

  • 揭开原车防水膜
  • 车门隔音先贴止振垫
  • 车门再铺一层阻尼隔声棉

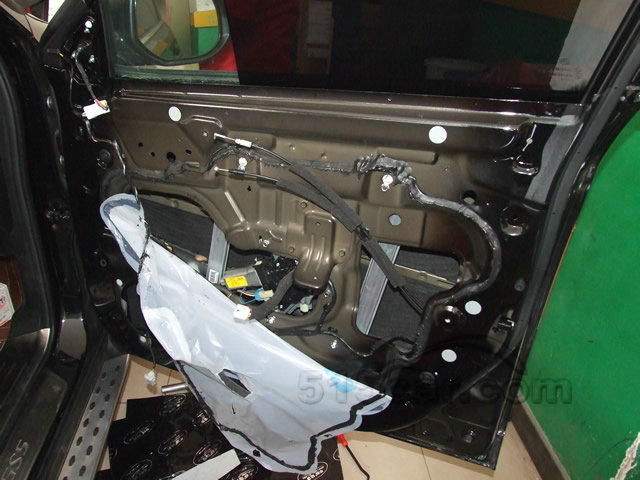

  • 后门的隔音

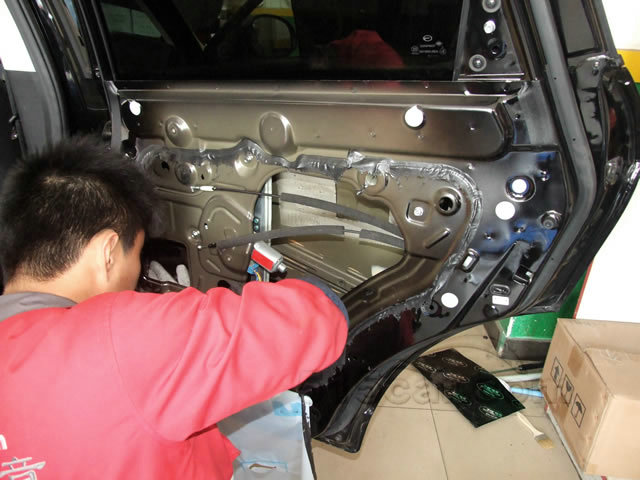

  • 后门也是先贴止振垫

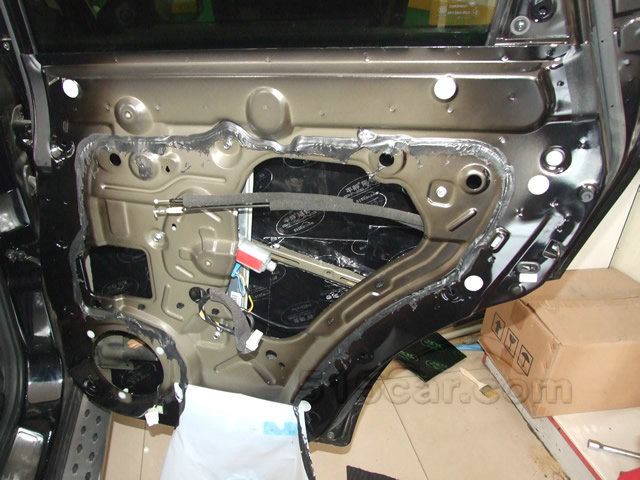

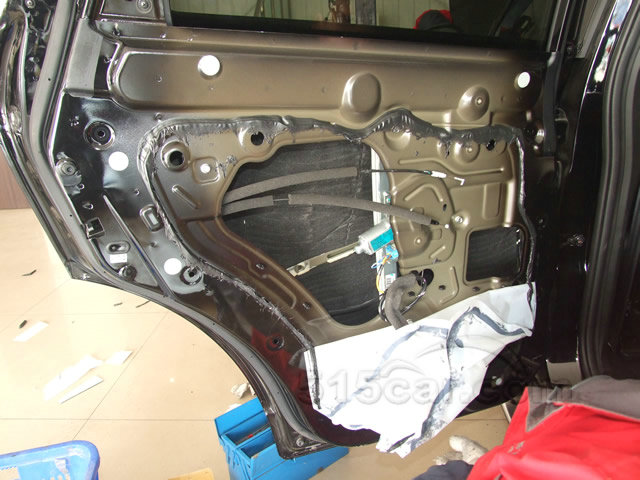

  • 后门又铺了阻尼隔声棉
  • 后门隔音施工后

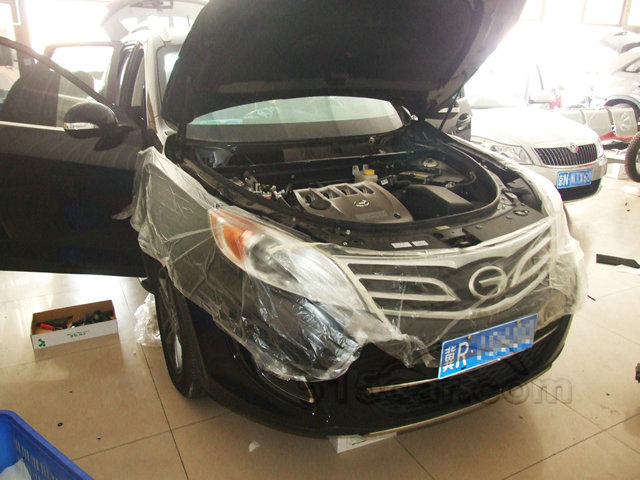

  • 隔音施工前的检查

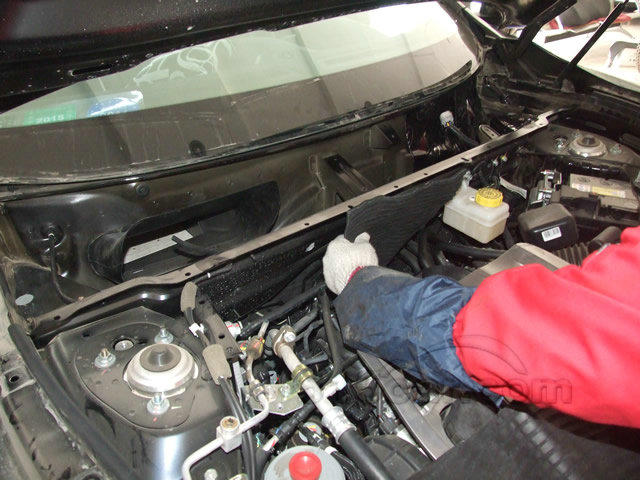

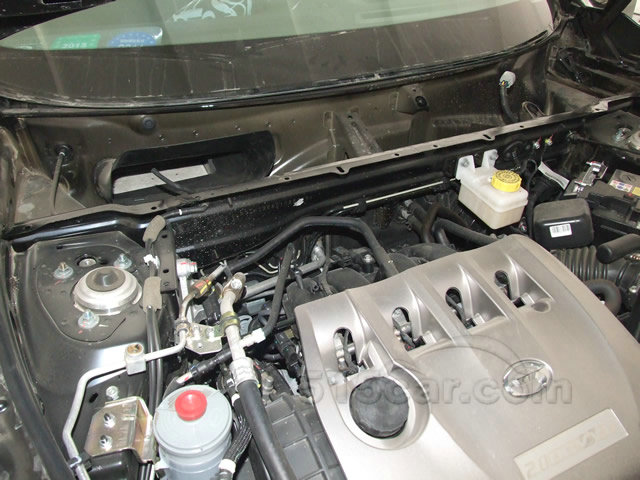

  • 发动机舱隔音施工前

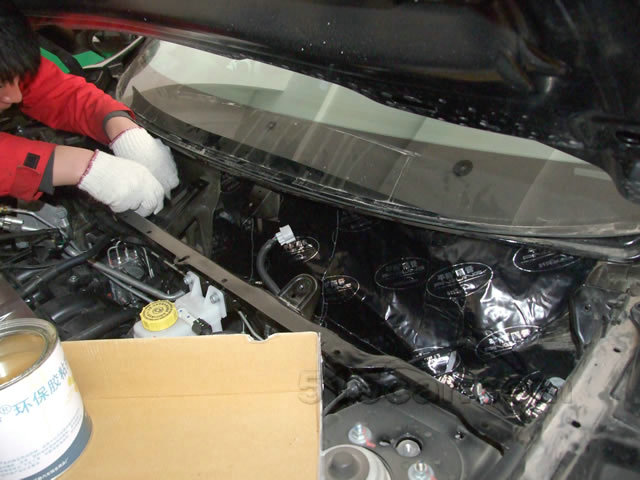

  • 挡火墙隔音贴专用三明治棉

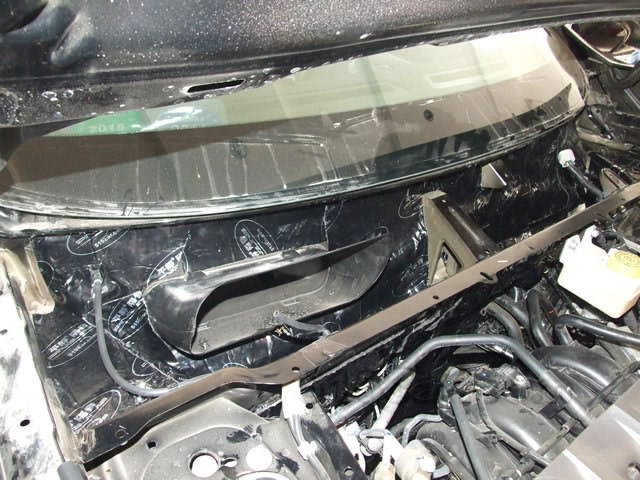

  • 挡火墙的隔音

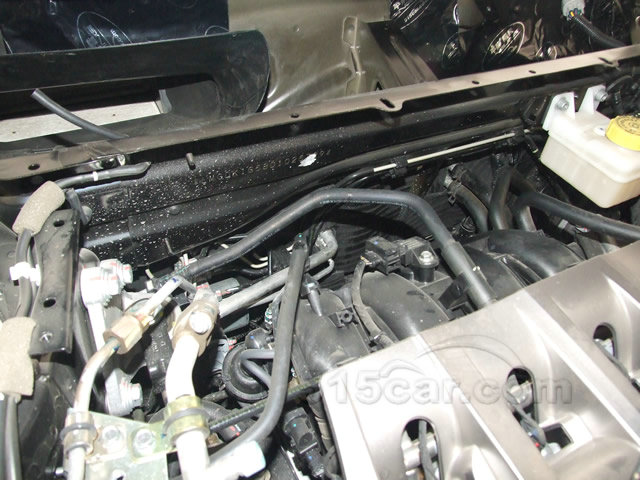

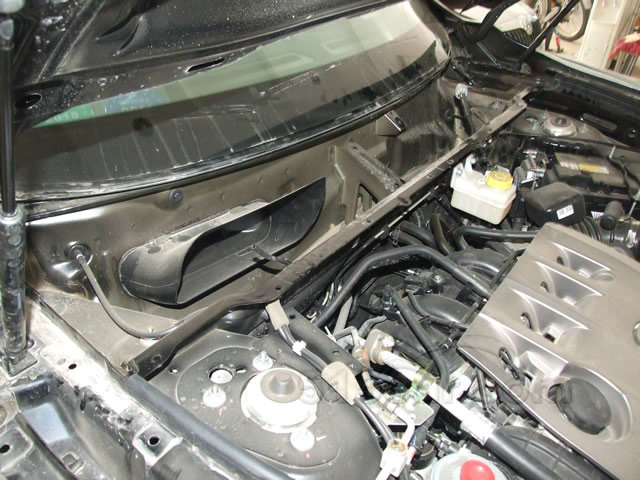

  • U槽隔音施工前
  • U槽施工用阻尼隔声止振垫
  • U槽隔音施工后

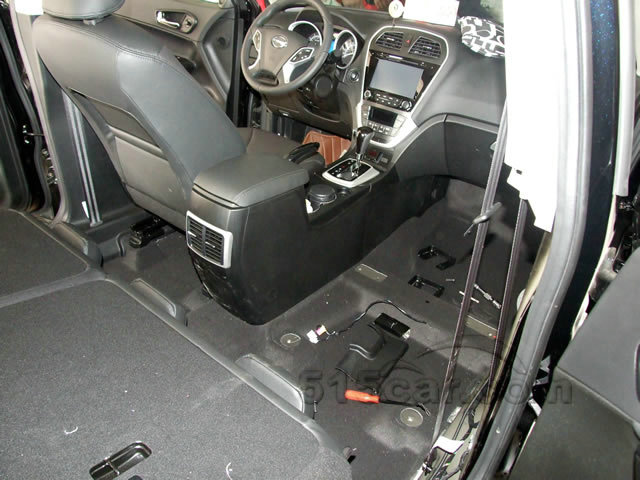

  • 底板隔音要拆出座椅

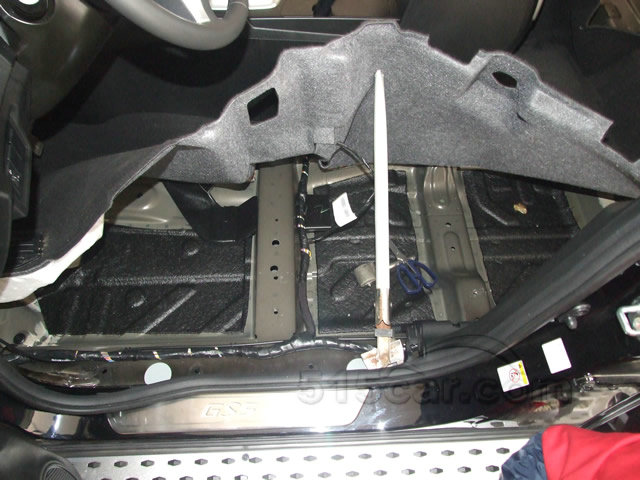

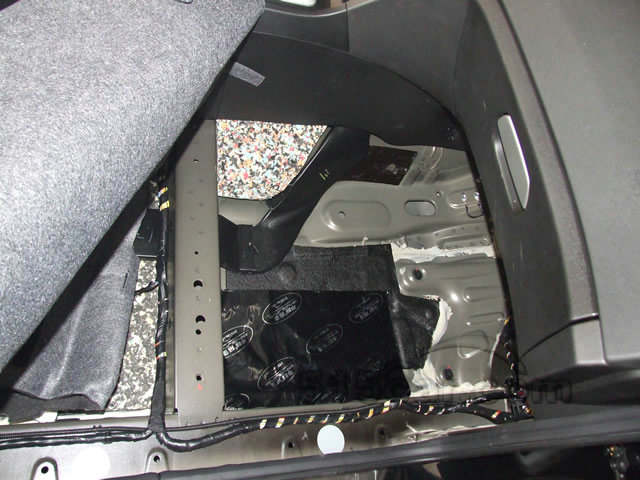

  • 底板隔音要揭开原车地毯
  • 给原车钢板贴阻尼隔声止振垫
  • 前排底板是隔音的重点部位

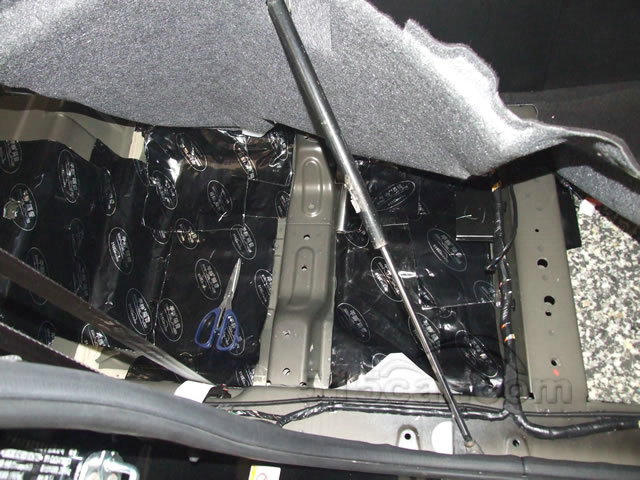

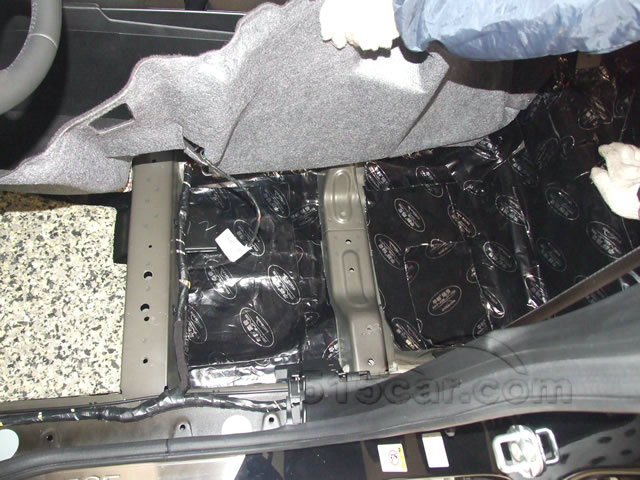

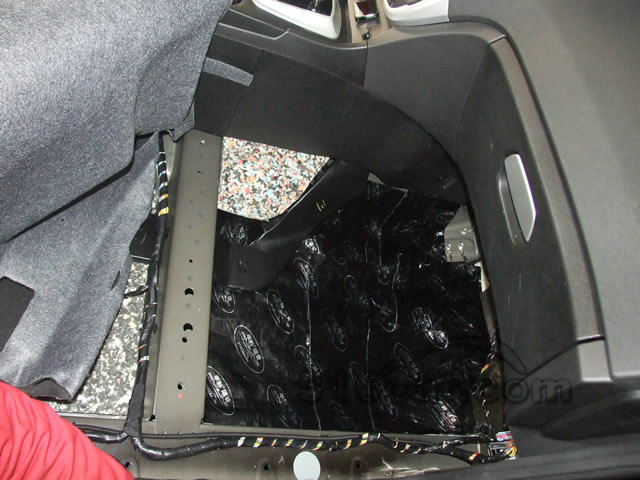

  • 底板贴双层阻尼隔声止振垫

  • 底板不再贴阻尼隔声棉

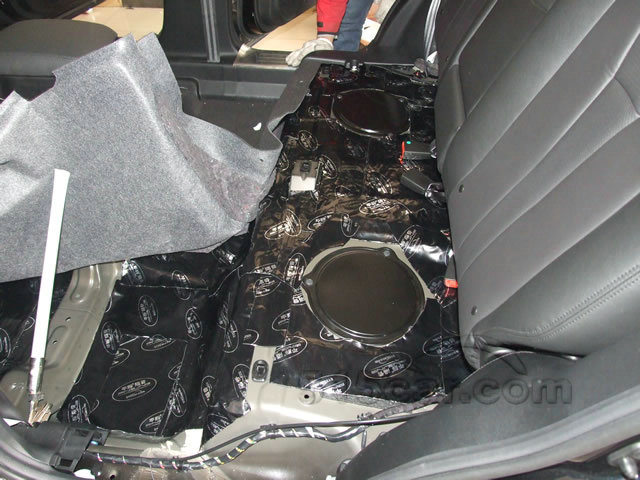

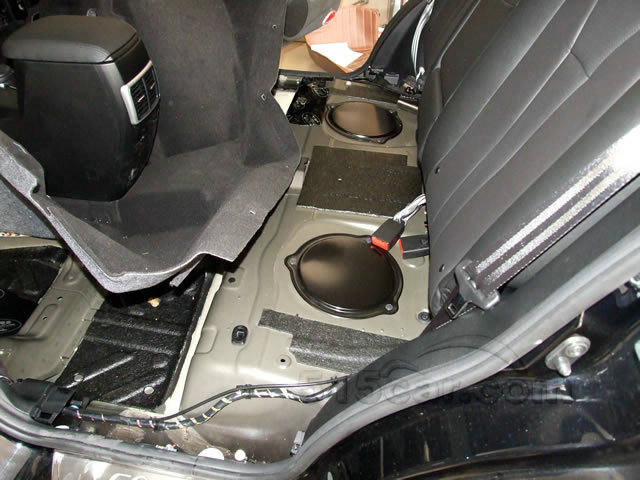

  • 后排座位下面加隔音材料前
  • 车厢内底板全部施工完毕

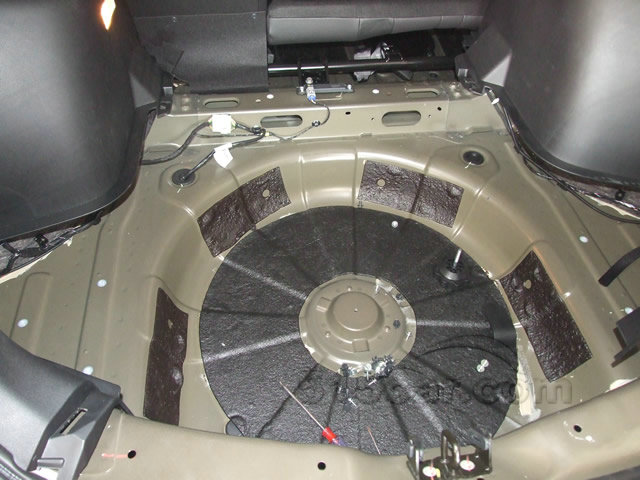

  • 后备箱底部隔音施工前

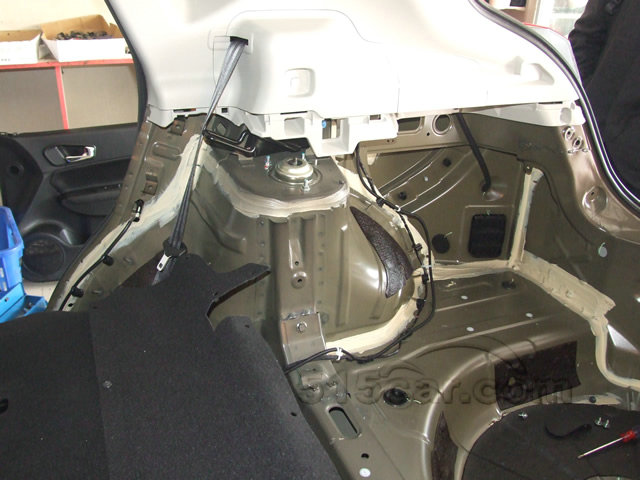

  • 后备箱两侧内饰拆卸后
  • 后备箱内轮弧隔音施工前

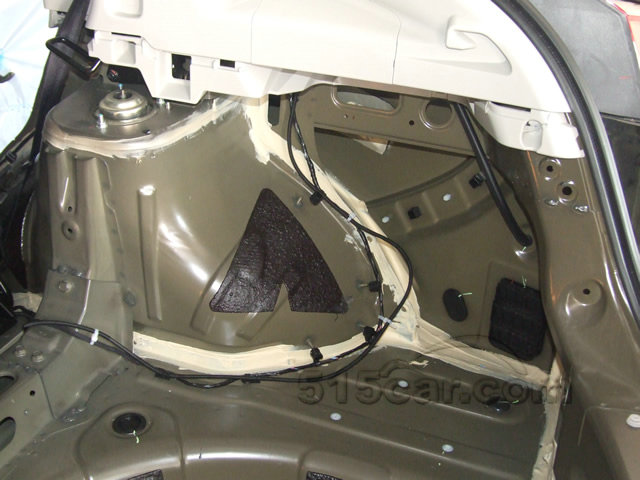

  • 后备箱内翼子板隔音前

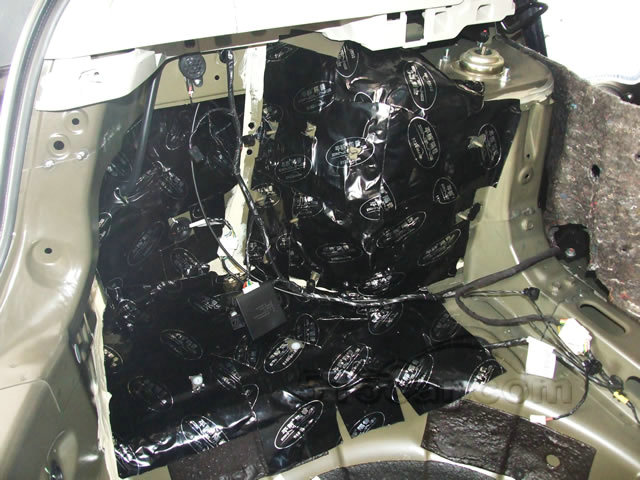

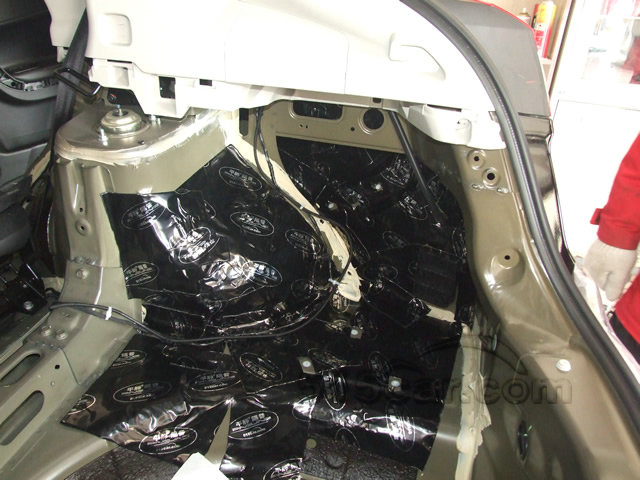

  • 后备箱内轮弧隔音施工后

  • 后翼子板先贴了阻尼止振垫

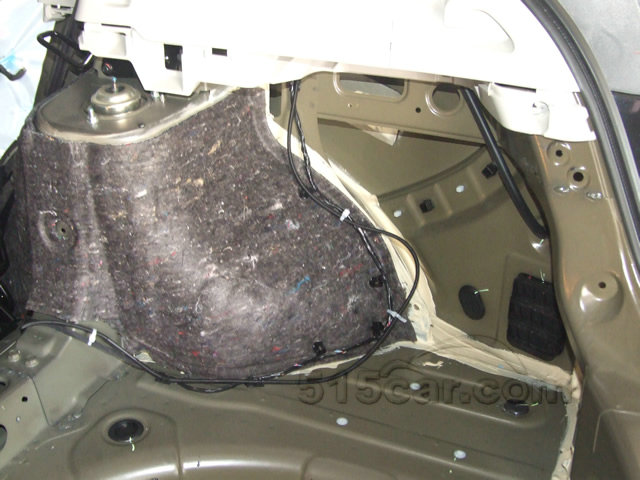

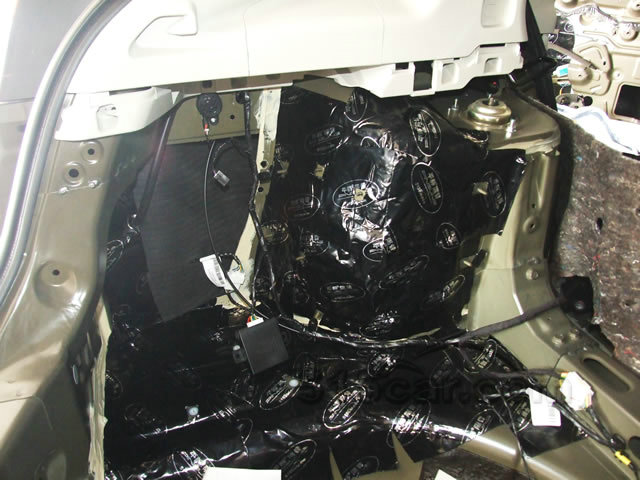

  • 后翼子板又贴一层阻尼隔声棉

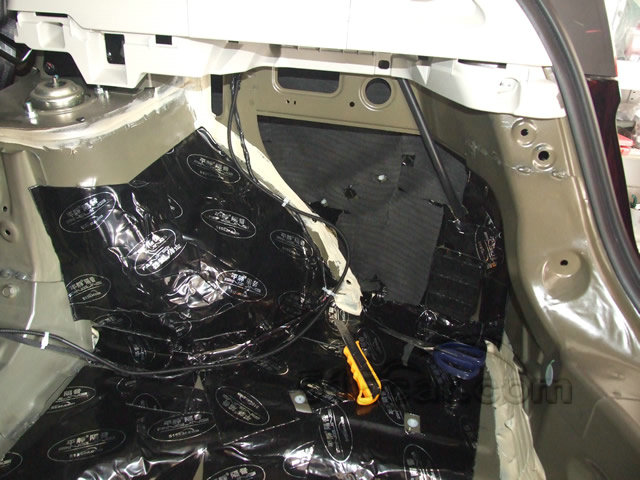

  • 后备箱两侧隔音施工后

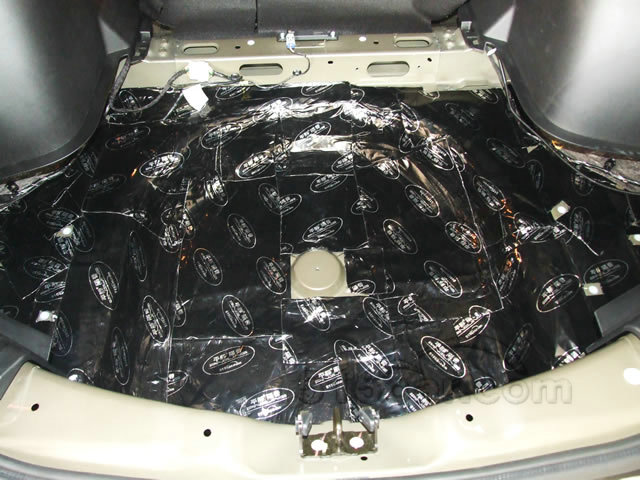

  • 后备箱底部的隔音
