长城哈弗M4

您的位置:首页 > 施工图库 > 哈弗M4

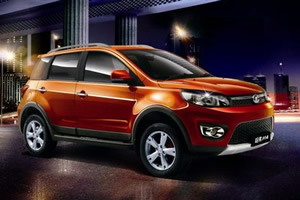

长城哈弗M4是在长城炫丽基础上打造的一款小型城市SUV车型。车头车尾的设计都有较大改变,使整车看上去更加时尚、硬朗,符合年轻人口味。红色的刹车卡钳非常显眼,四轮盘刹也是亮点之一。全新设计的内饰更为简洁,感觉上更为年轻化,装配工艺较好。空间尺寸方面也比炫丽有所提升。动力方面,搭载的依然是那款1.5升VVT的全铝发动机,最大功率78kW/6000rpm、最大扭矩为:138nm/4200rpm,与之匹配的是5速手动变速箱。这款发动机已经被应用在长城的多款小车上,不论稳定性还是节油性均有不错表现。

长城哈弗M4低速状态下底盘表现非常扎实,在此级别车型中具一定优势。但高速行驶中,因M4离地间隙较高,车速上百后车身会飘的厉害,而且车内噪音也会明显变大。做隔音降噪施工,重点推荐处理车内底板、后备箱内及车门隔音。

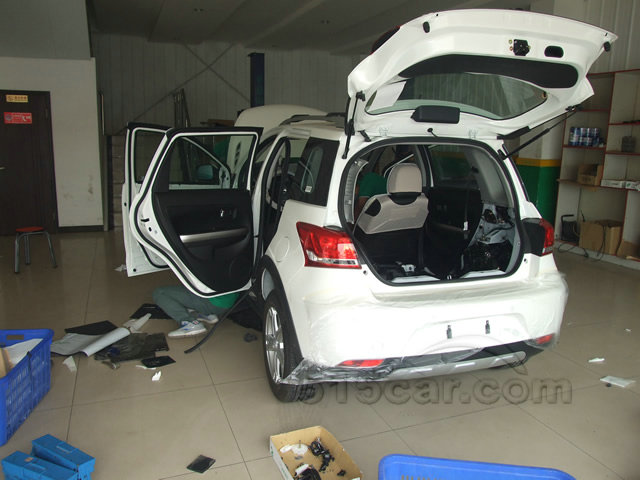

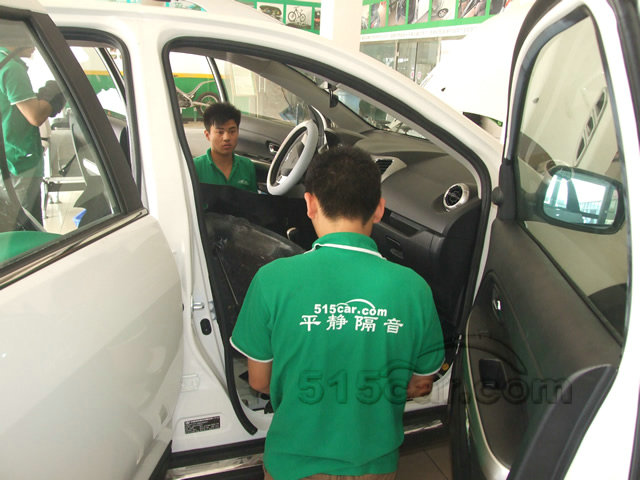

  • 施工前的检查

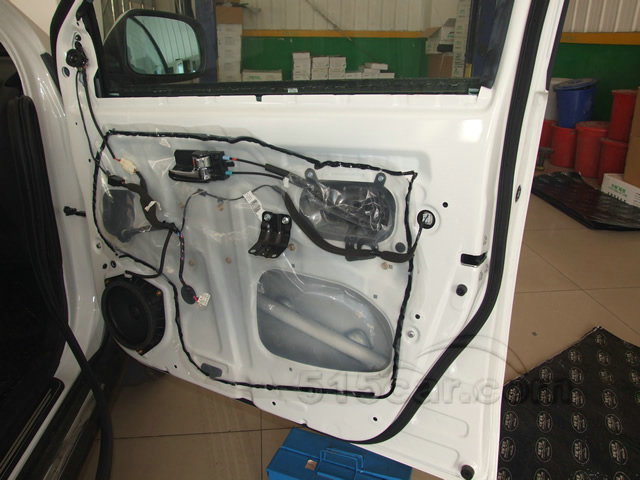

  • 拆掉车门内饰板

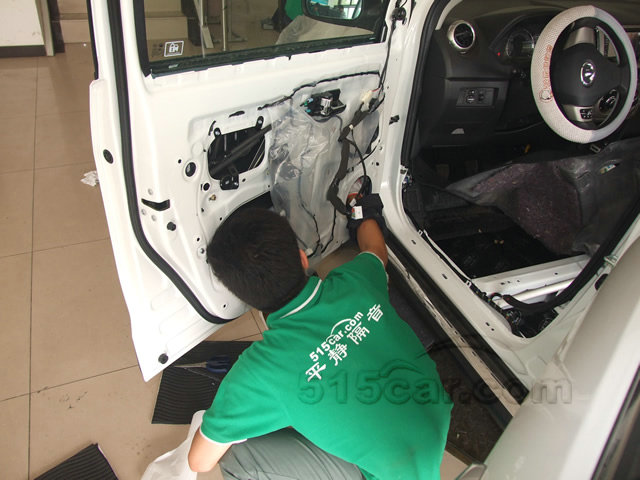

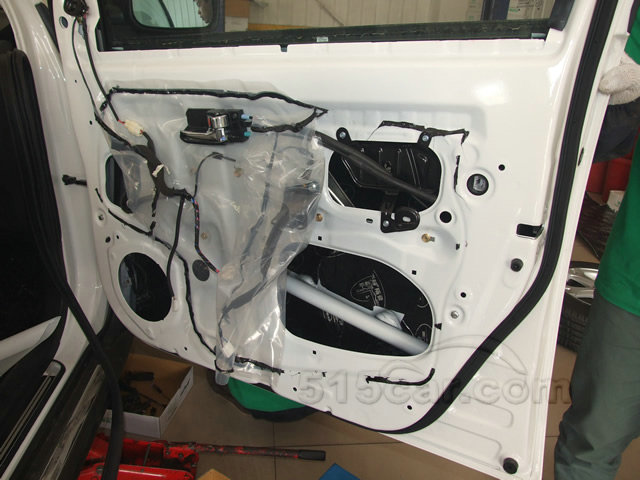

  • 车门隔音施工中
  • 车门隔音要先贴一层止振垫

  • 车门再铺一层阻尼隔声棉

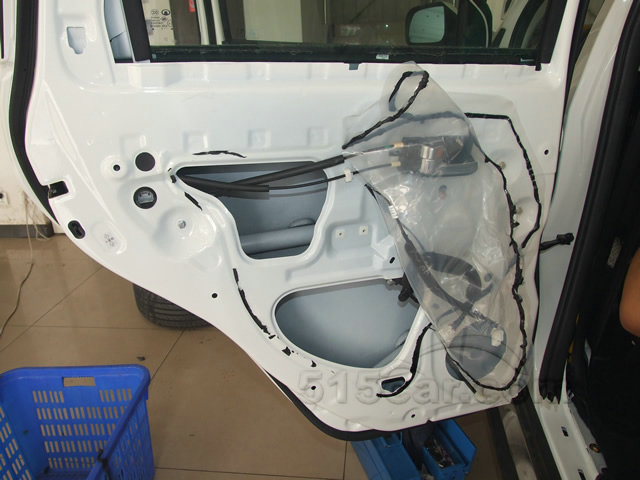

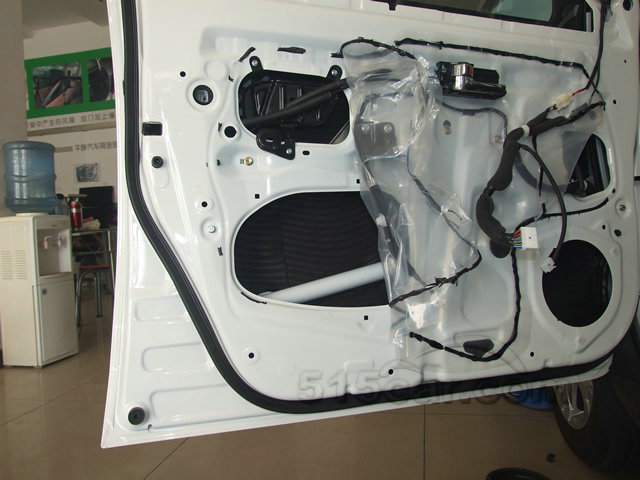

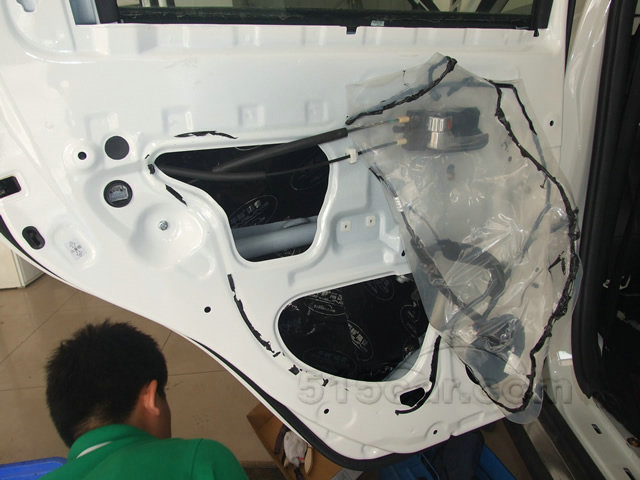

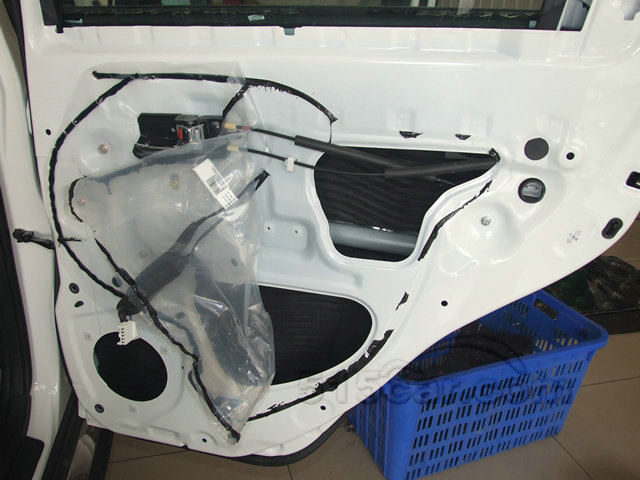

  • 后门钢板隔音施工前
  • 后门隔音贴了一层止振垫
  • 后门隔音施工后

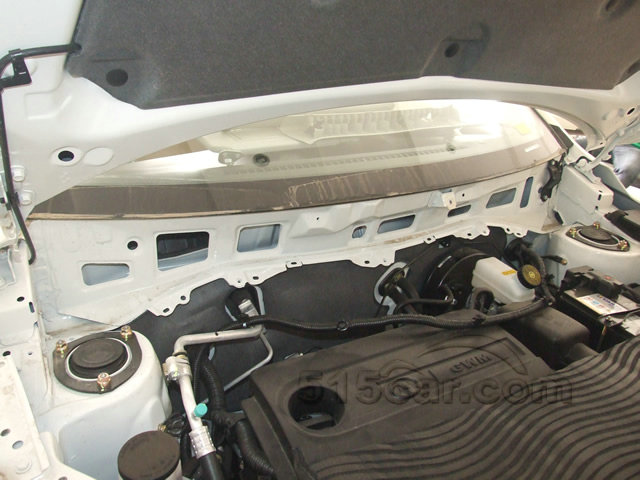

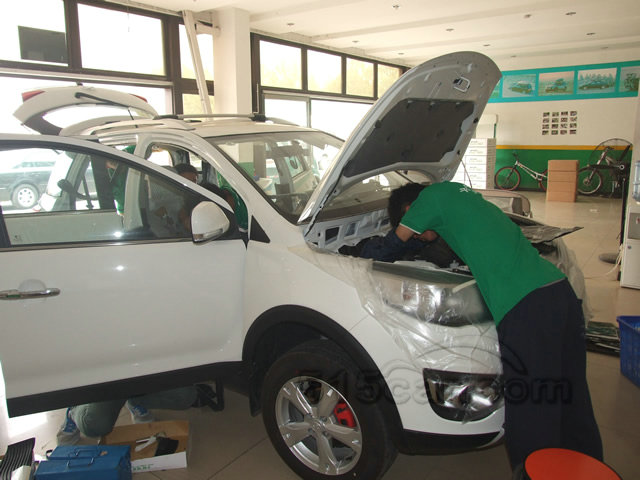

  • 发动机舱的隔音
  • U槽拆卸后

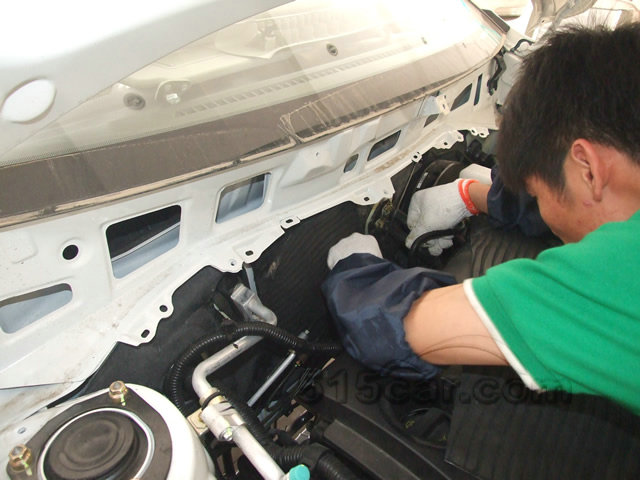

  • 挡火墙要贴专用三明治棉

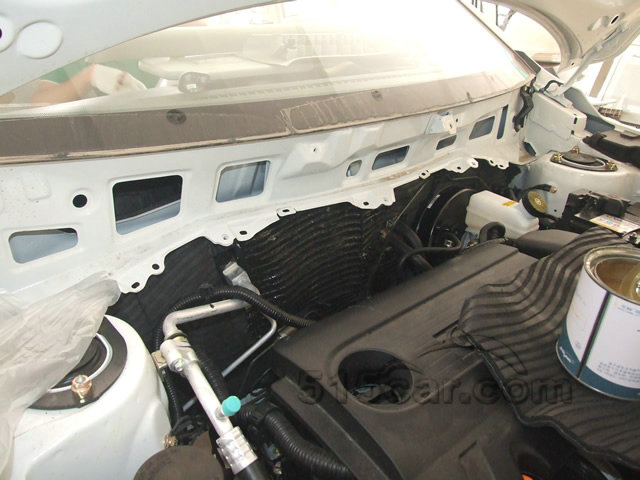

  • 挡火墙隔音施工后

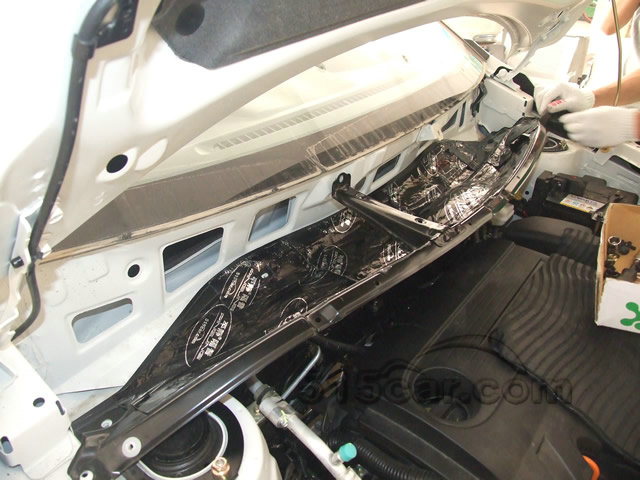

  • U槽隔音施工后

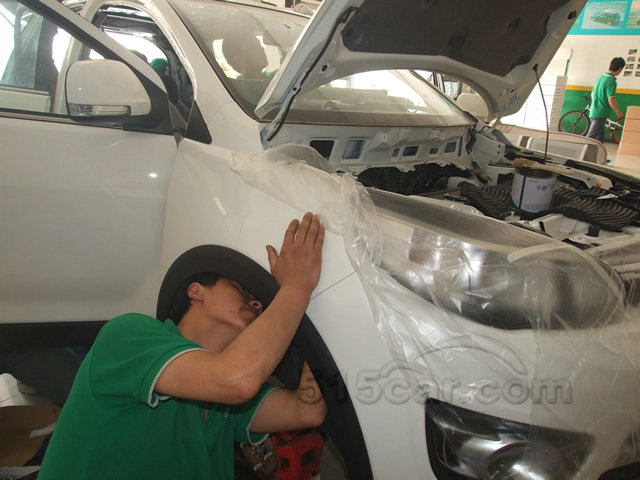

  • 前翼子板的隔音
  • 底板施工要先拆座椅

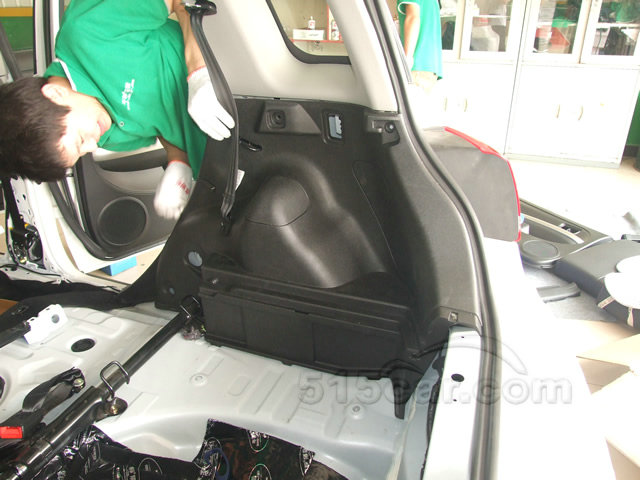

  • 后备箱内饰的拆卸

  • 施工前先把地毯揭起来

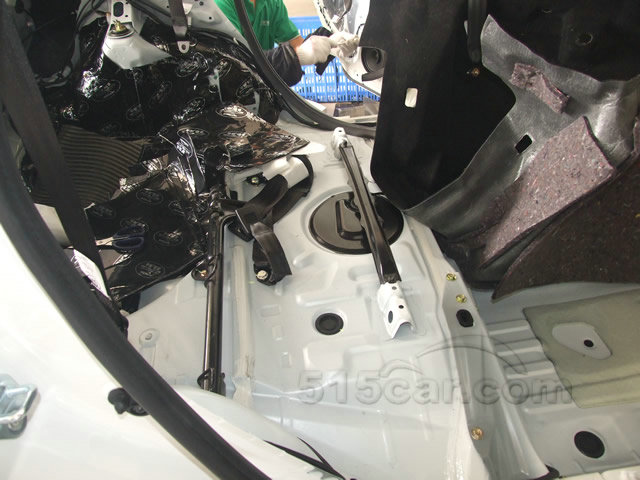

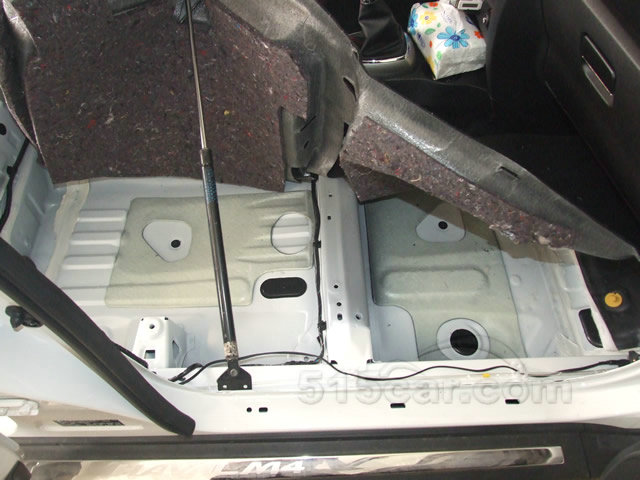

  • 底板钢板隔音施工前

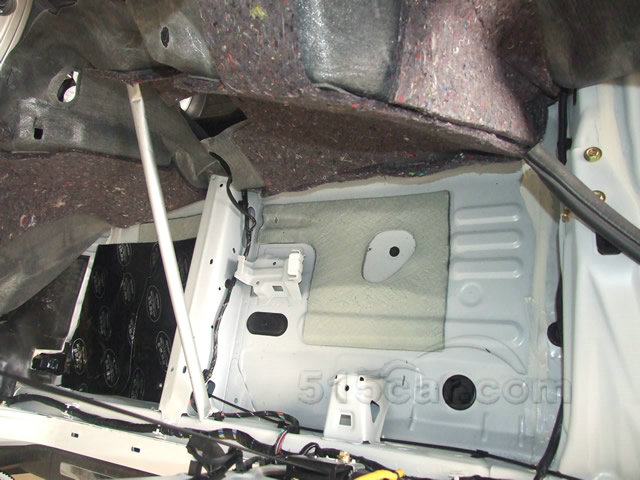

  • 后排座下底板隔音前

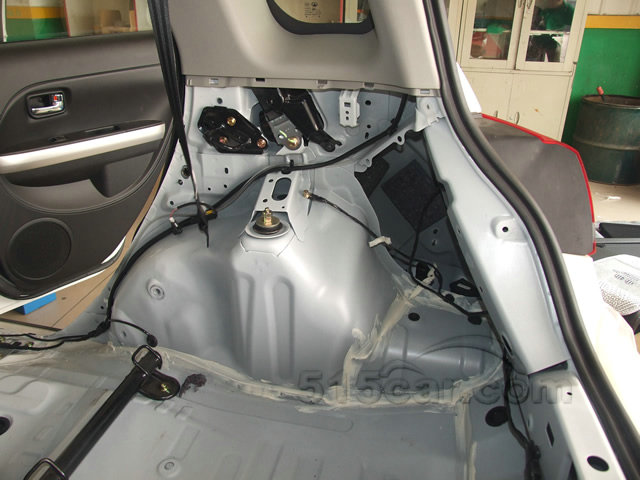

  • 后备箱的内饰拆卸后

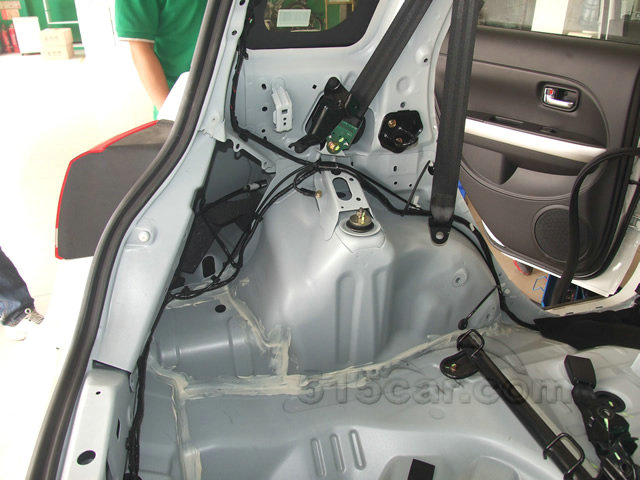

  • 后备箱内隔音施工前

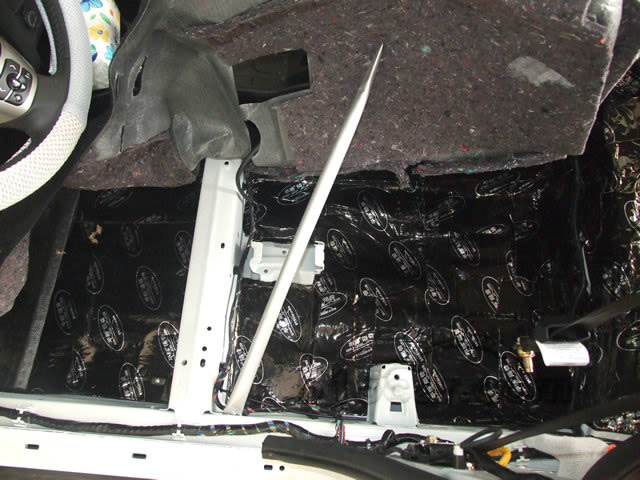

  • 车内底板满铺止振垫后

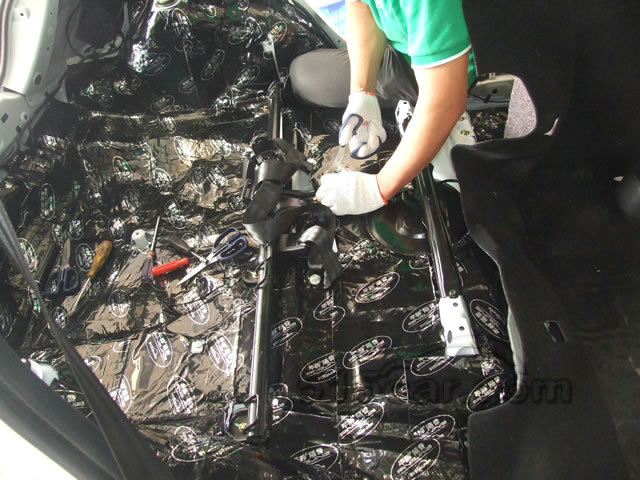

  • 底板隔音施工中

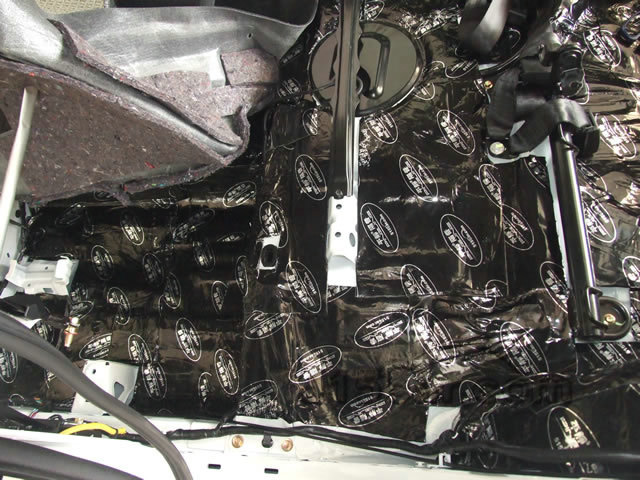

  • 底板满铺2层止振垫,不贴棉

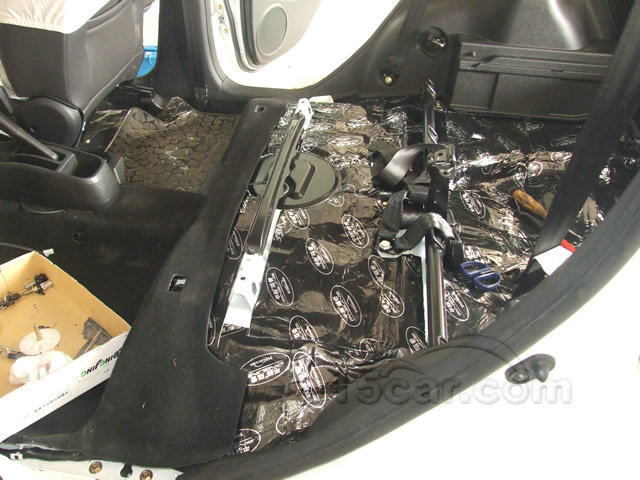

  • 后排座下底板隔音施工后

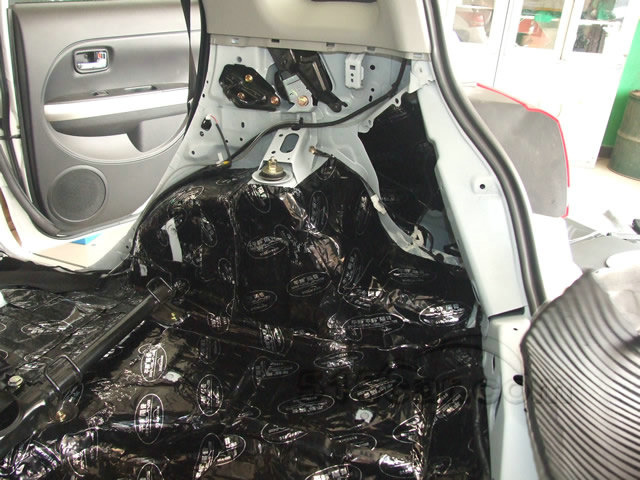

  • 后备箱内轮弧满铺止振垫

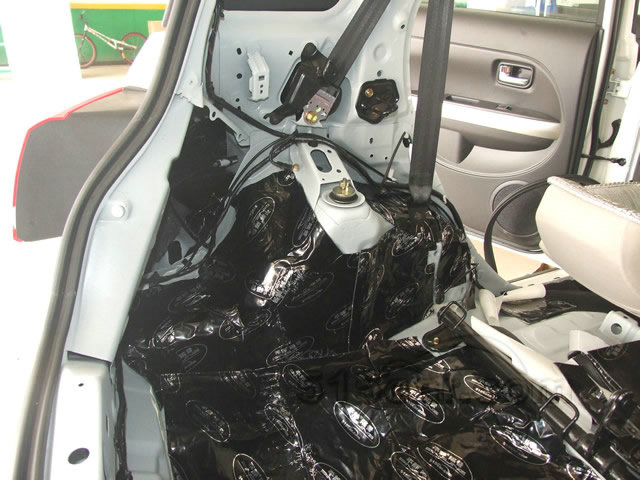

  • 后备箱内轮弧隔音后

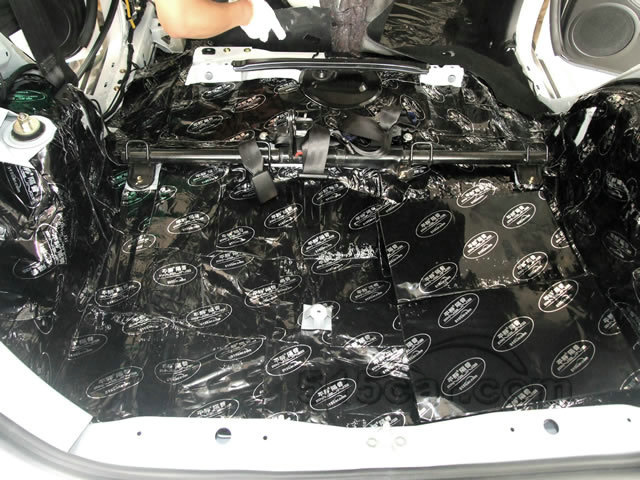

  • 后备箱底部先满铺了止振垫

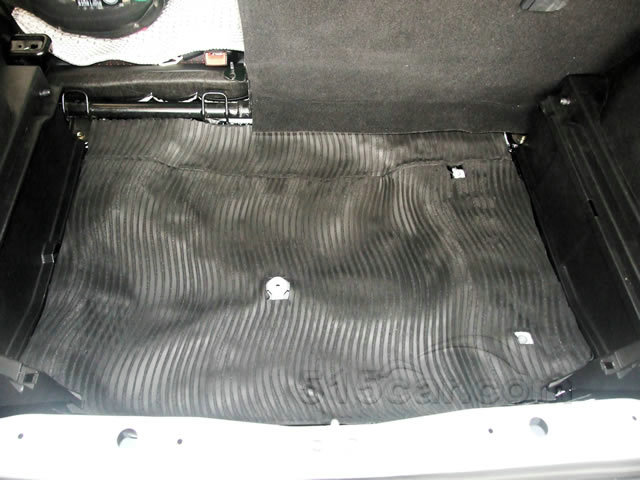

  • 后备箱底又铺一层阻尼棉

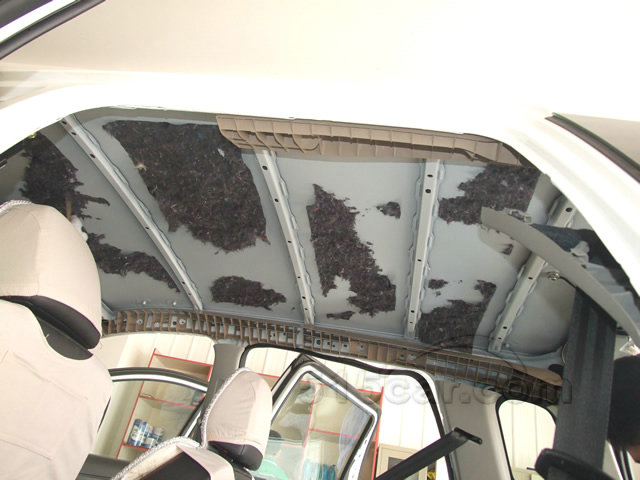

  • 顶棚内饰拆卸后

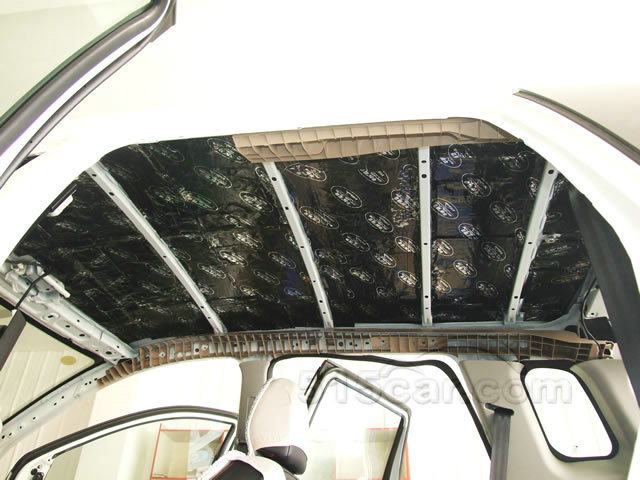

  • 顶棚钢板隔音施工后

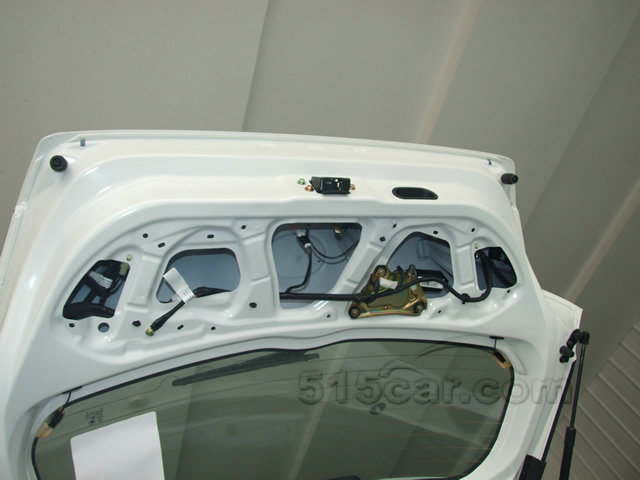

  • 后尾门的隔音
