平静隔音

福田蒙派克

您的位置:首页 > 施工图库 > 蒙派克

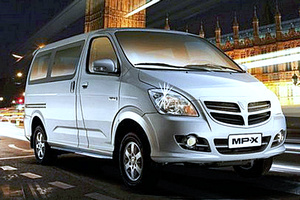

蒙派克创造了一个全新的汽车种类:MPX,该多功能车是北汽福田与莲花、博世以及意大利AVL公司共同研发出来的产品,属于高端MPV的同类产品,蒙派克定位于高端的多功能车,外观大气,内部空间足够宽敞,内饰和配置虽然略显简单,不过整车性价比是很不错的。他采用了轿车化的底盘,以实现乘坐的舒适性,同时兼顾了这类车型所必须具备的承载能力;动力系统方面采用了柴油发动机和汽油发动机两种不同的搭配方案。

总体来说,蒙派克的噪音是偏大的,车身也不时有共振感。做隔音降噪,整车底板是最大的重点。再有就是发动机舱、门这些部位。每个部位施工后,钢板的抖振及相关部位的噪音都能比原来有所改善。






  • 拆卸掉车门的内饰板

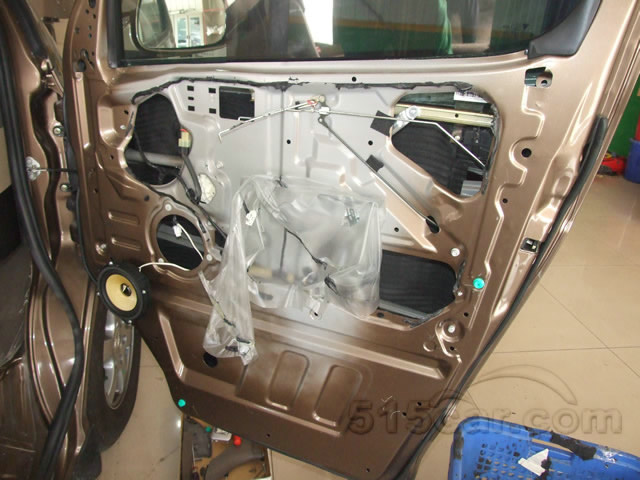

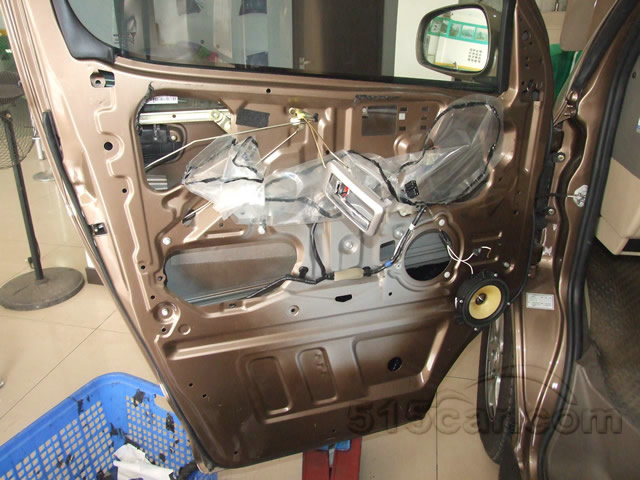

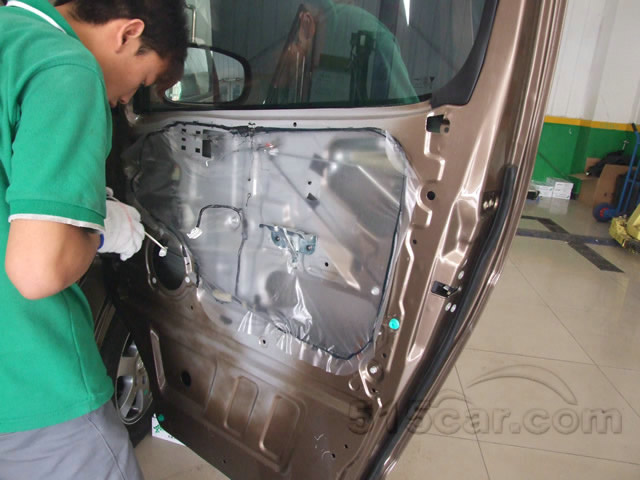

  • 车门钢板隔音施工前
  • 车门隔音要先贴一层止振垫

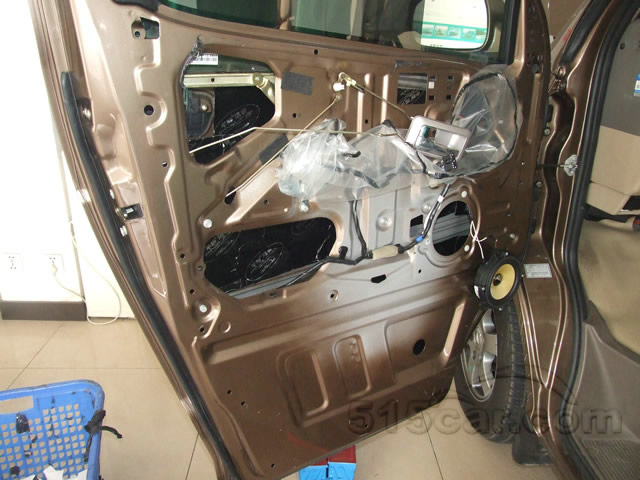

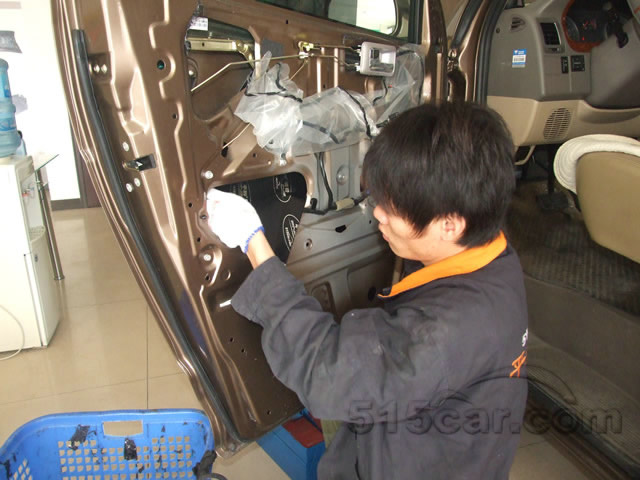

  • 前门先贴了一层止振垫

  • 车门隔音要再铺一层隔音棉

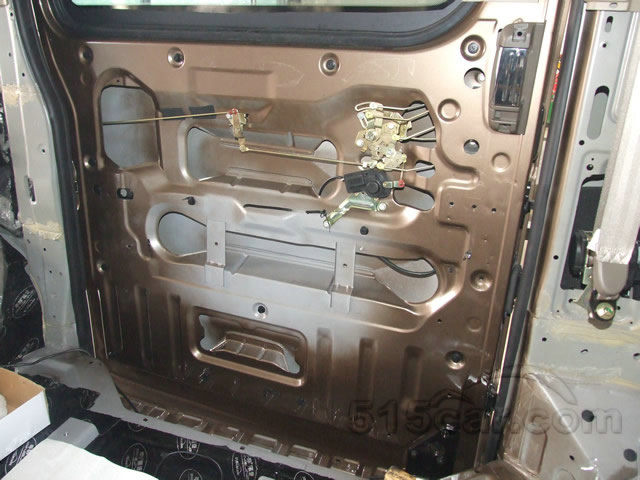

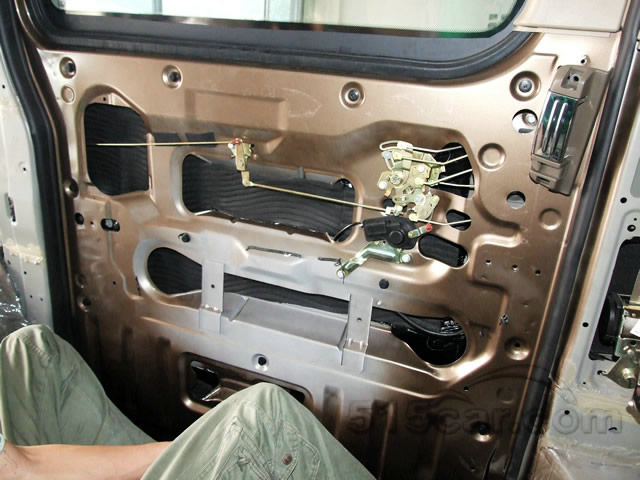

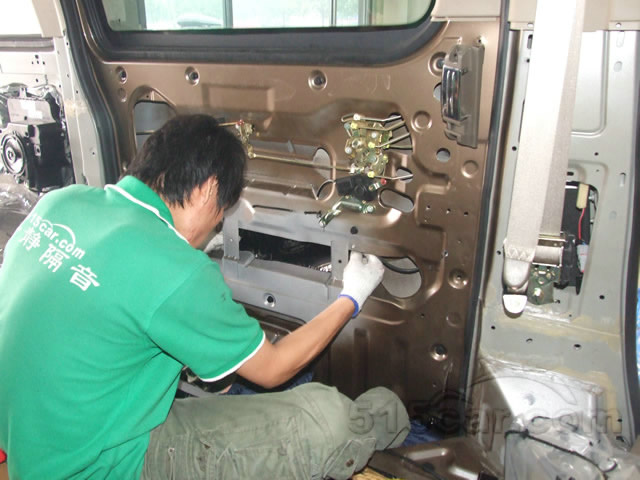

  • 侧拉门贴隔音材料前
  • 门内先贴了一层止振垫
  • 侧拉门又贴了一层隔音棉

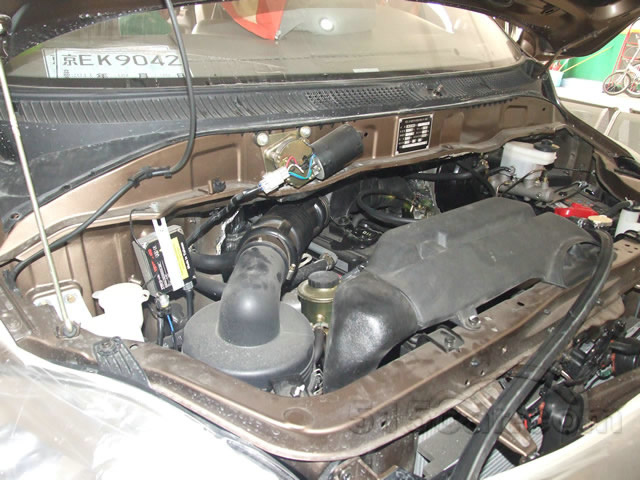

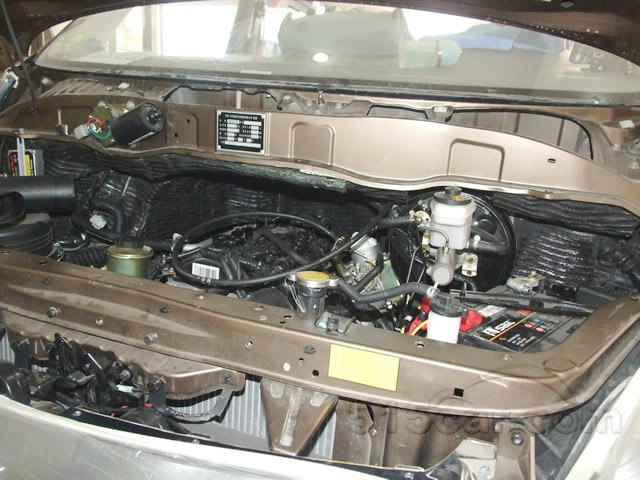

  • 发动机舱隔音施工前

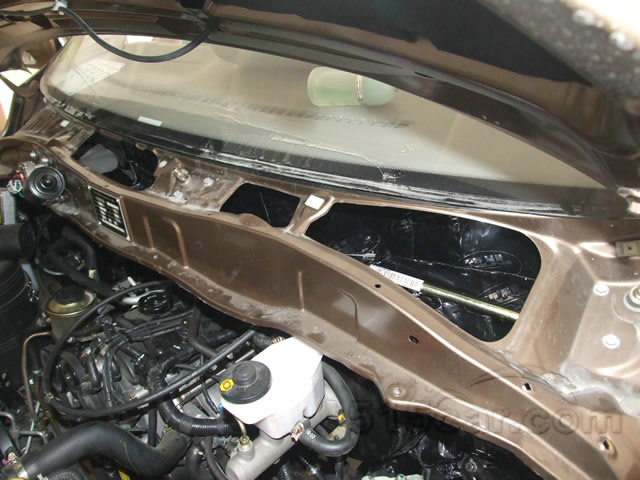

  • 挡火墙隔音施工前

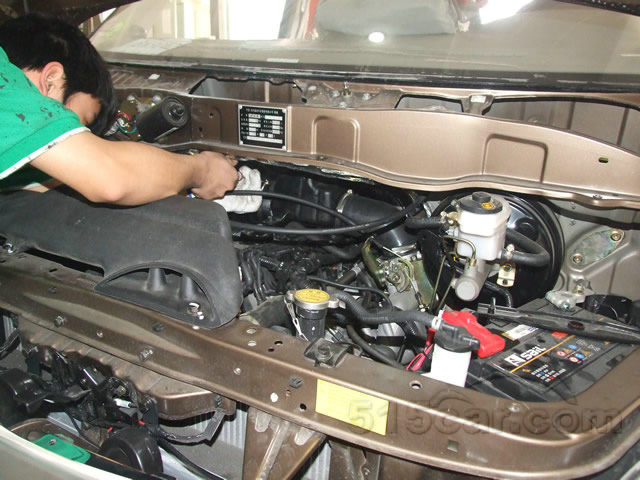

  • 做一些简单的清理工作
  • 挡火墙部位施工面先刷胶

  • 挡火墙第一层先贴三明治棉

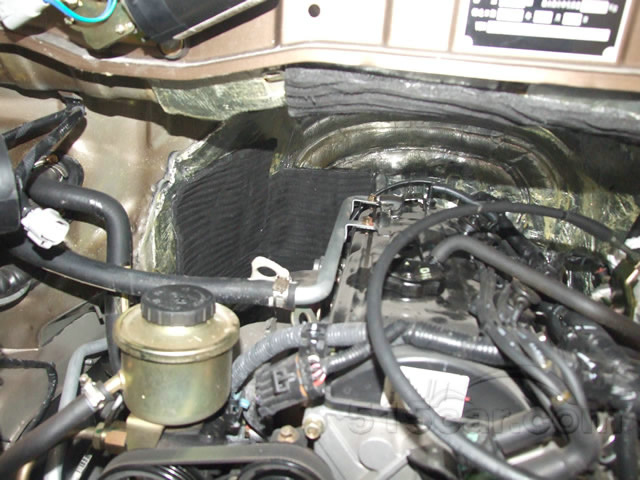

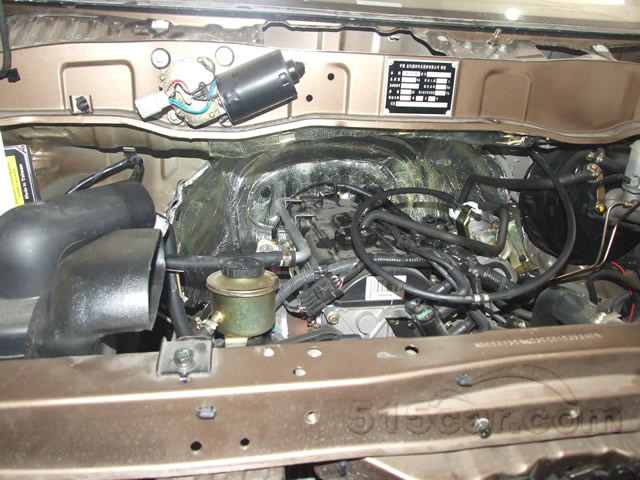

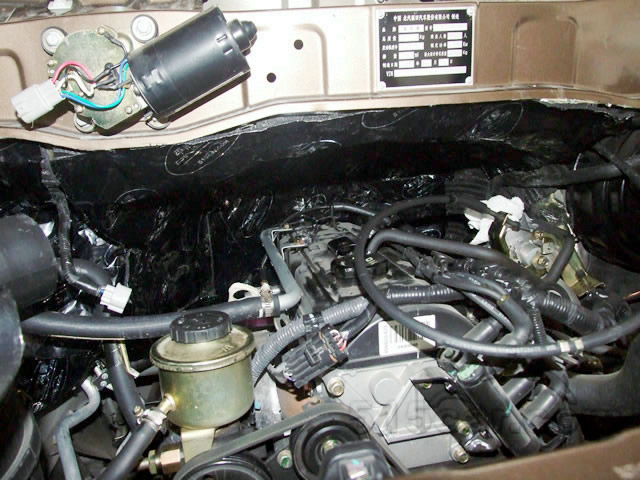

  • 挡火墙隔音施工中

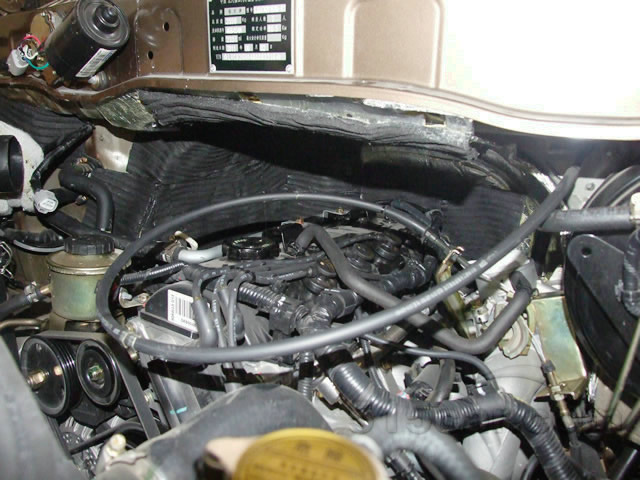

  • 挡火墙第一层贴满三明治棉
  • 第二层贴其他隔声隔热材料

  • U槽内施工满铺一层止振垫

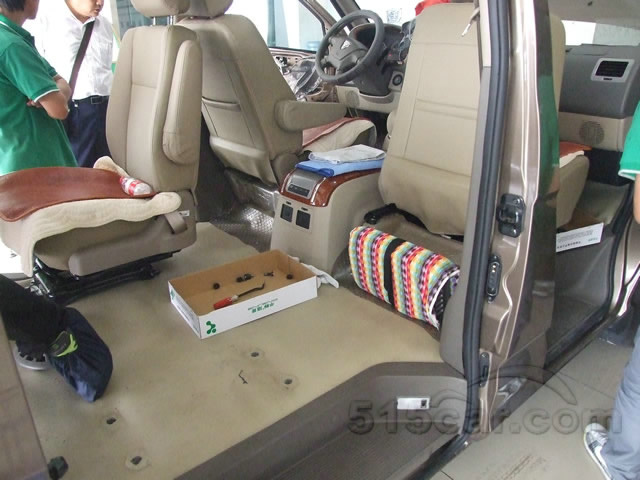

  • 车内底板的拆卸

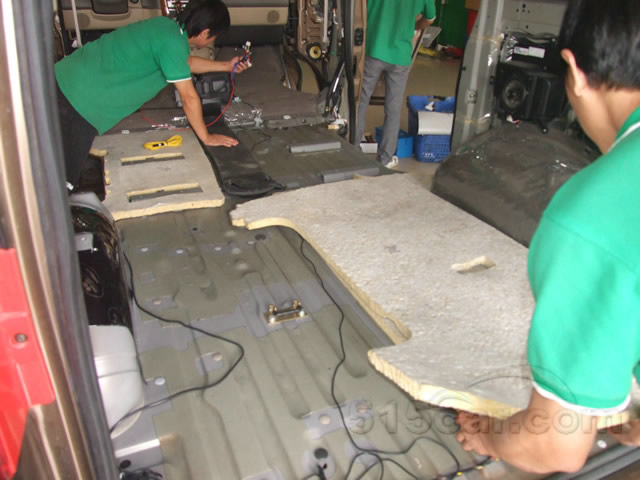

  • 原车底板有厚厚的隔音垫
  • 底板钢板贴隔音材料前

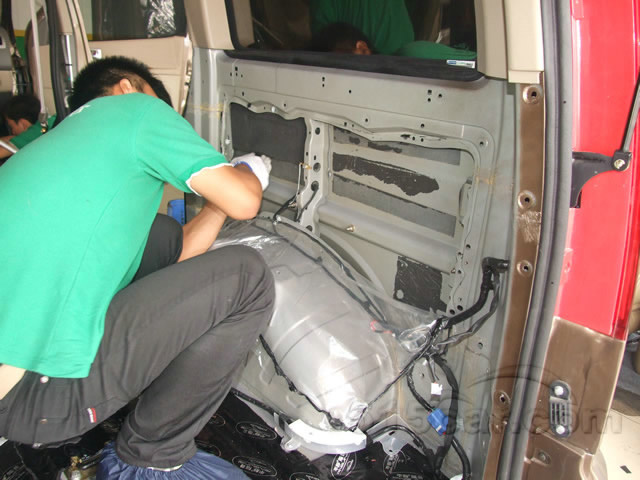

  • 后部的轮弧和侧围也要清理

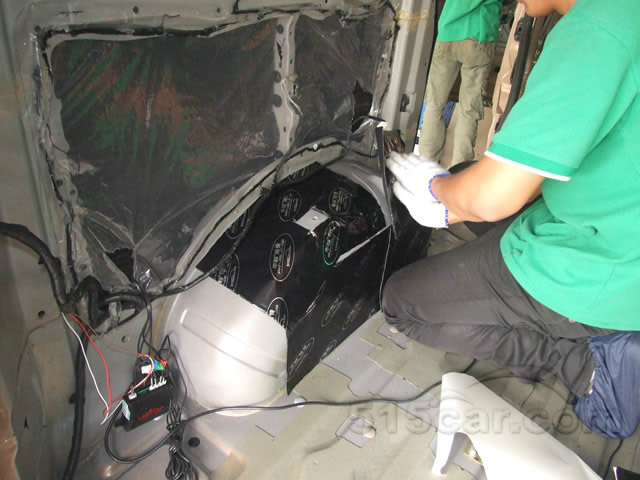

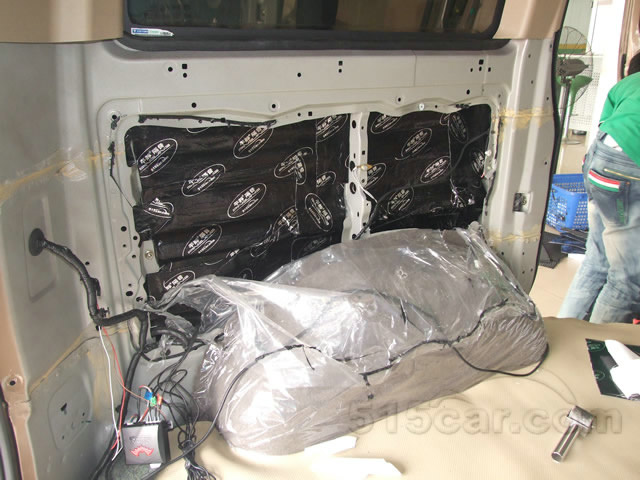

  • 侧围钢板先贴一层止振垫

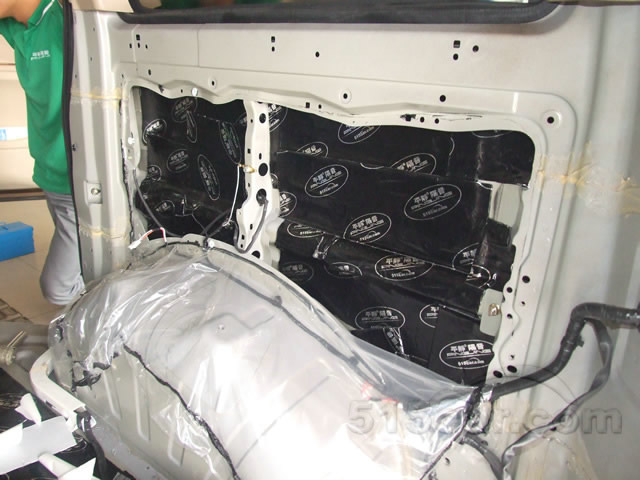

  • 侧围先贴了止振垫

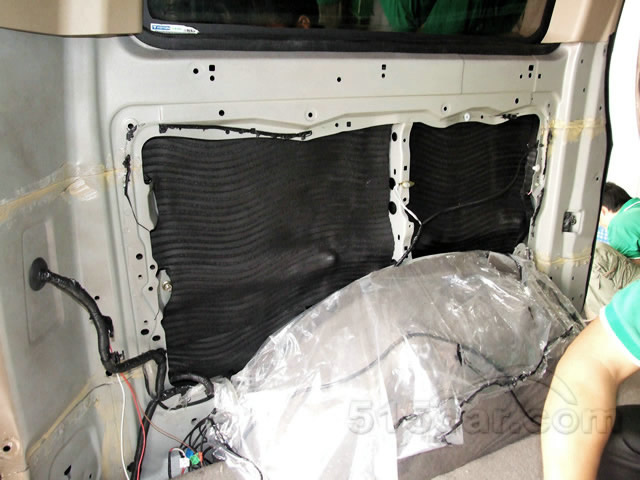

  • 侧围钢板又满铺一层阻尼棉

  • 后轮弧先贴一层止振垫

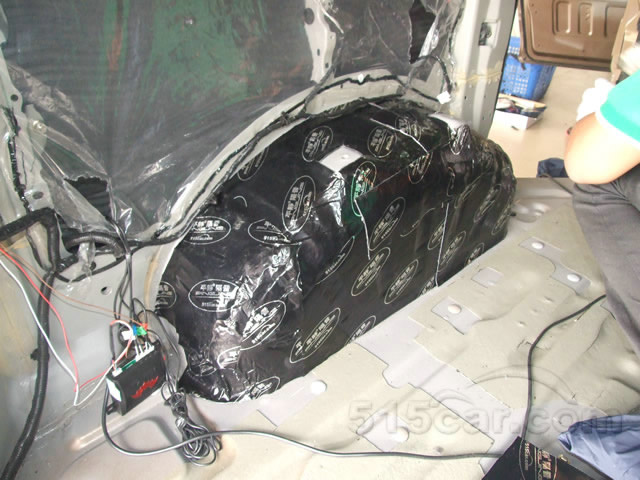

  • 后轮弧隔音施工后

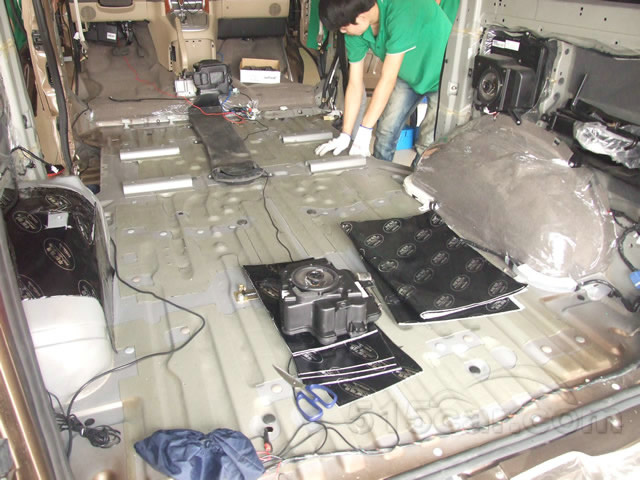

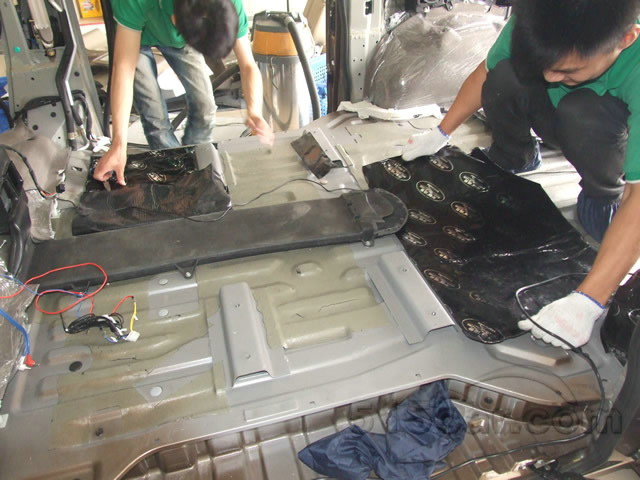

  • 底板先贴一层止振垫

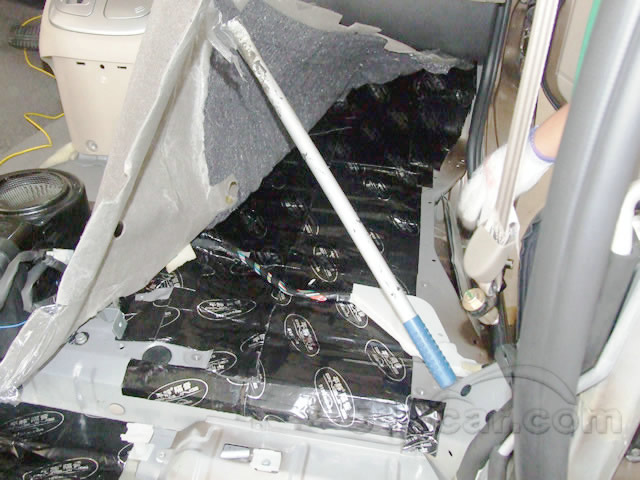

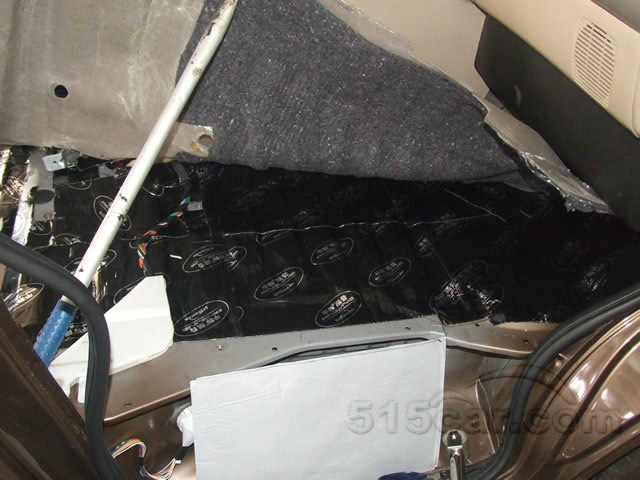

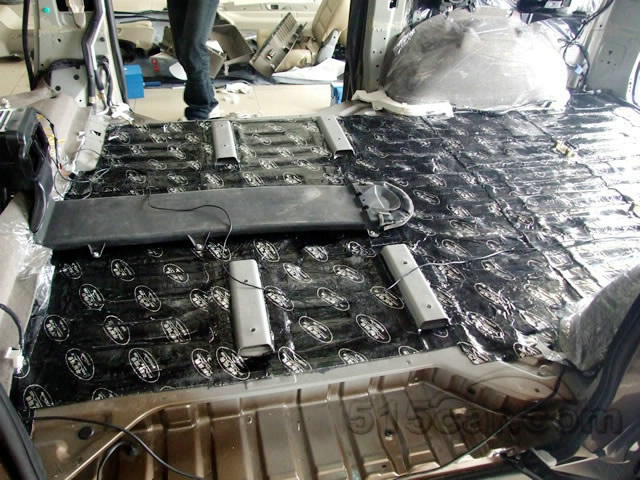

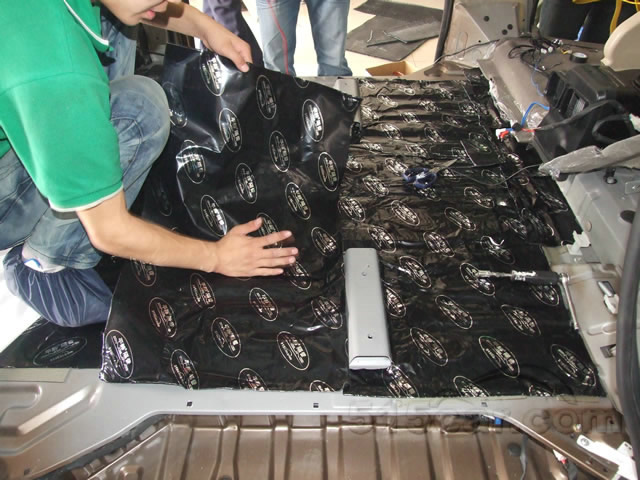

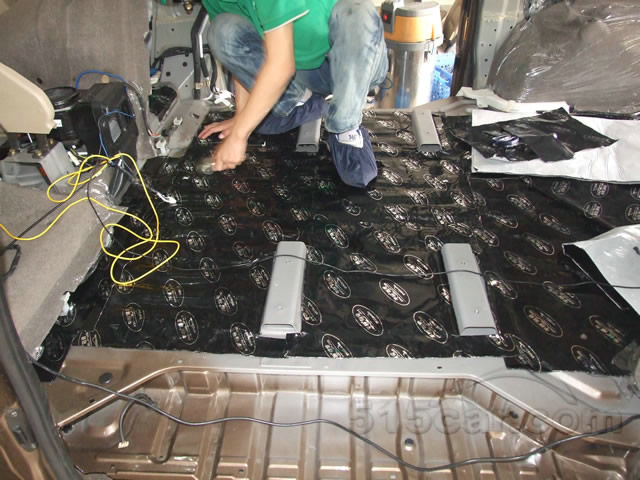

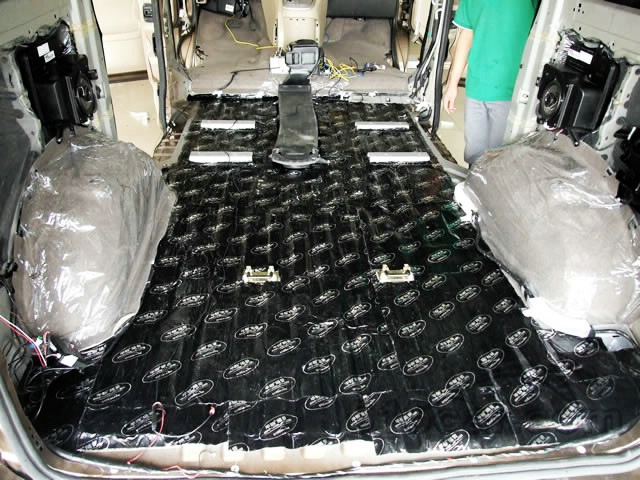

  • 底板隔音施工中

  • 贴完止振垫后,要按压结实

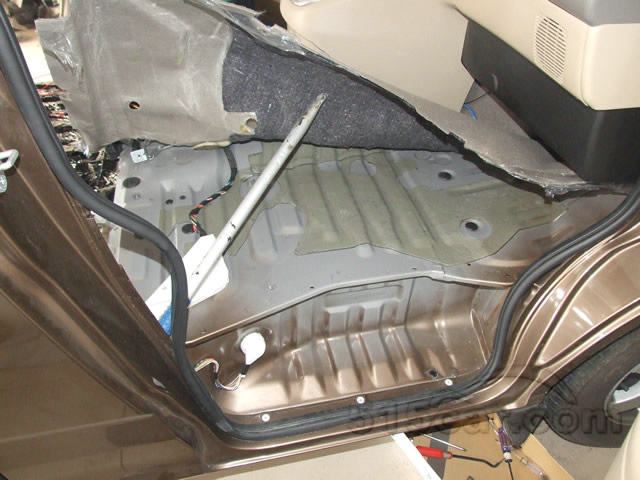

  • 正副驾驶脚底板隔音前
  • 正副驾驶脚底板施工中
  • 脚底板贴了2层止振垫

  • 脚底板贴了2层阻尼隔声止振垫
  • 车内隔音施工后
  • 车内隔音施工后

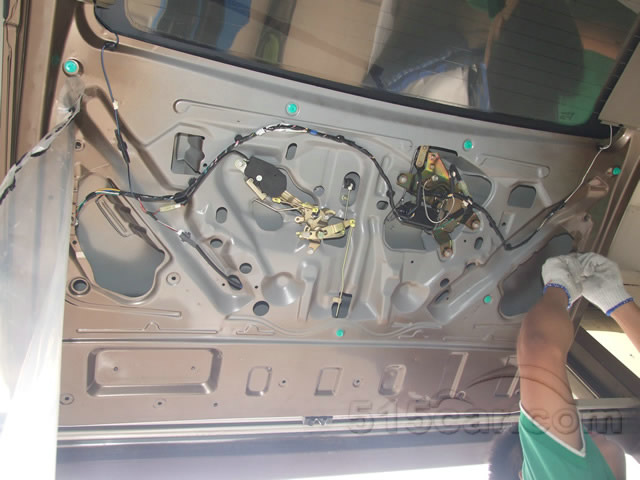

  • 尾门的隔音施工
