平静隔音

奇瑞A1

您的位置:首页 > 施工图库 > 奇瑞A1

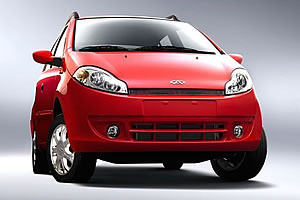

奇瑞A1的外观摆脱了一直以来的模仿风,显得新潮时尚,自成一派。整车钣金工艺还有很大不足,接缝大多是宽而不匀。内饰在设计上有了很大进步,但材质和做工依然有待提升。动力方面,在高转速时表现得可圈可点。奇瑞A1的底盘为全新开发,在调教上偏向舒适性,采用了小型车常用的前麦弗逊式独立悬挂,后纵向拖曳臂式半独立悬挂,有效平衡了成本与舒适性。

噪声控制方面,钣金缝隙引起的风噪比较突出,100km/h以后就已经很吵。发动机高转速时的声音和原车硬胎带来的巨大胎噪声都值得关注。建议处理全车隔音加全车密封来控制噪音。

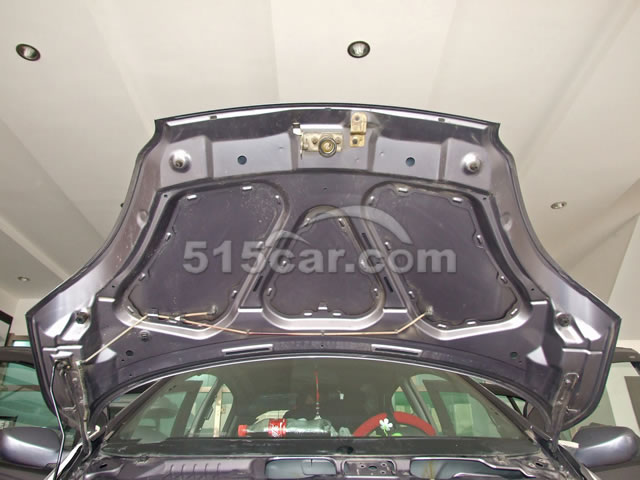

  • 奇瑞A1的引擎盖

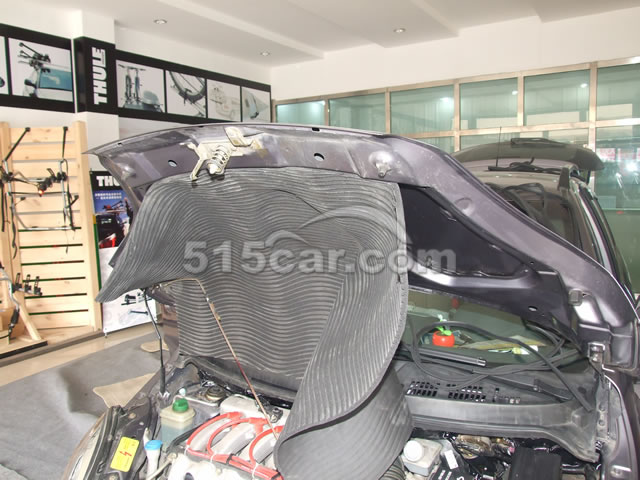

  • 引擎盖隔音施工中

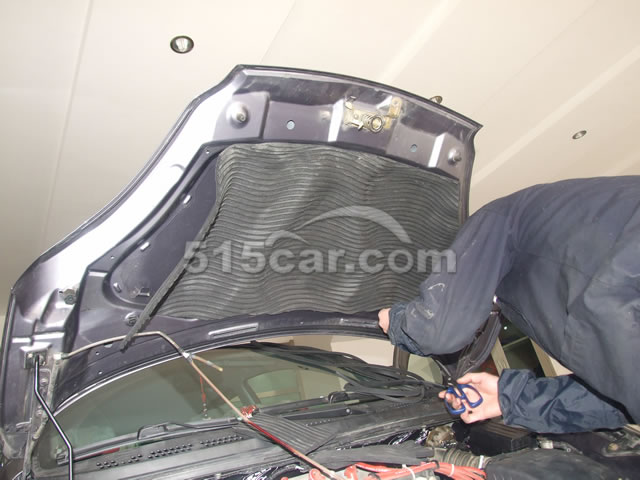

  • 修剪引擎盖隔声隔热棉

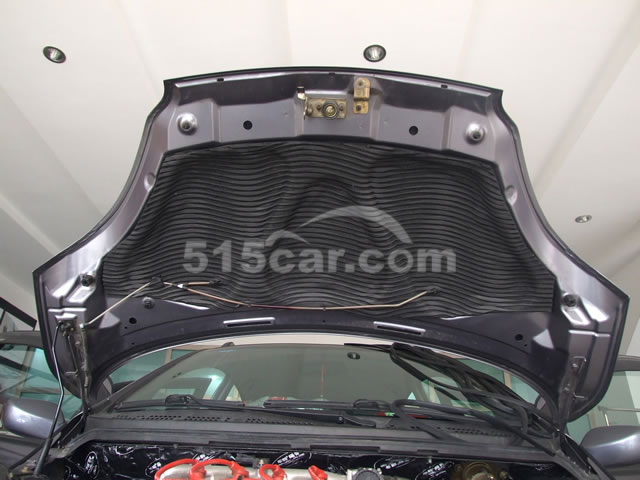

  • 引擎盖隔声隔热施工后

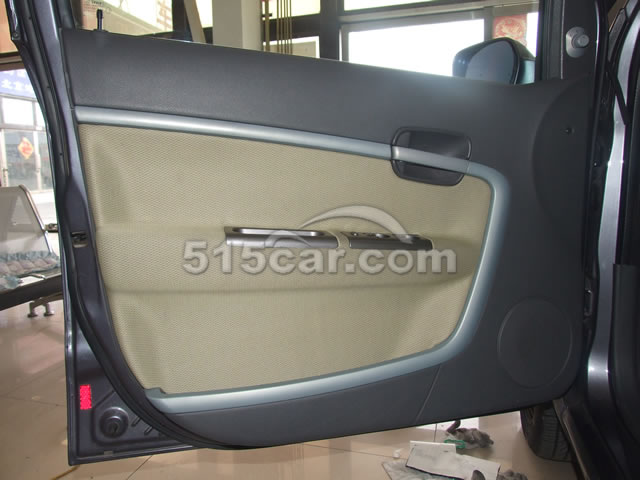

  • 车门的内饰板

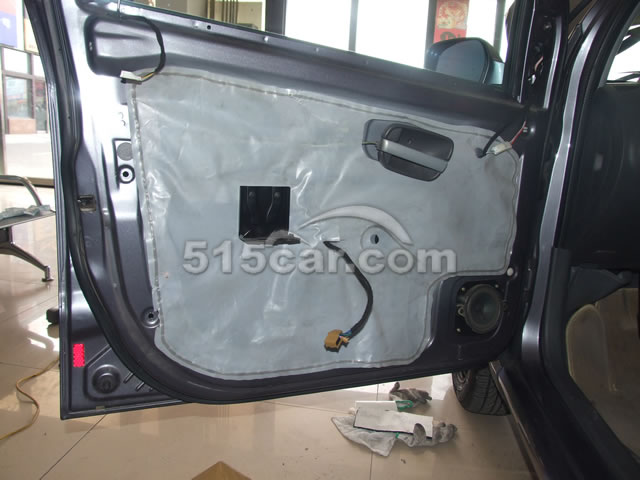

  • 前门内饰板拆卸后

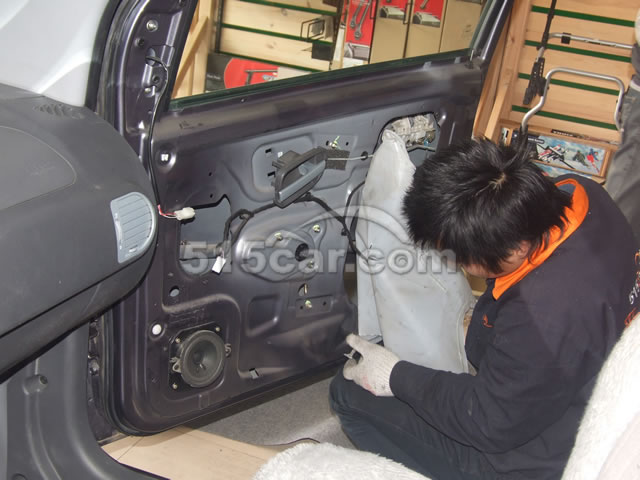

  • 揭开原车防水膜

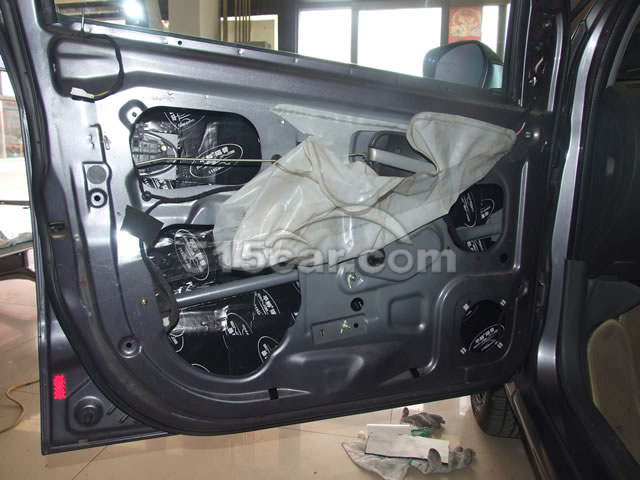

  • 车门隔音要先铺一层止振垫

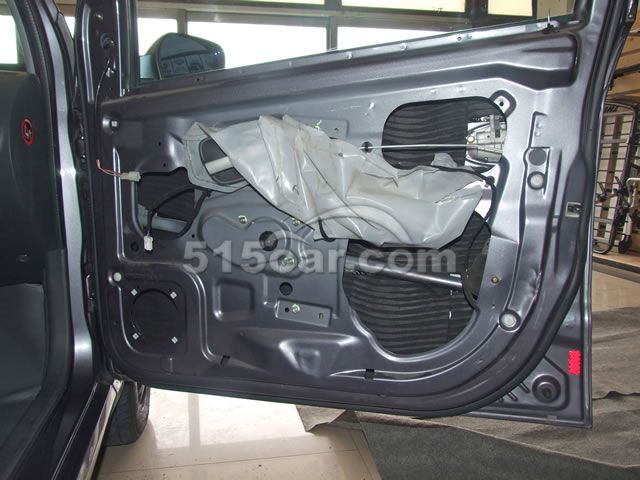

  • 车门腔内再铺一层隔声棉

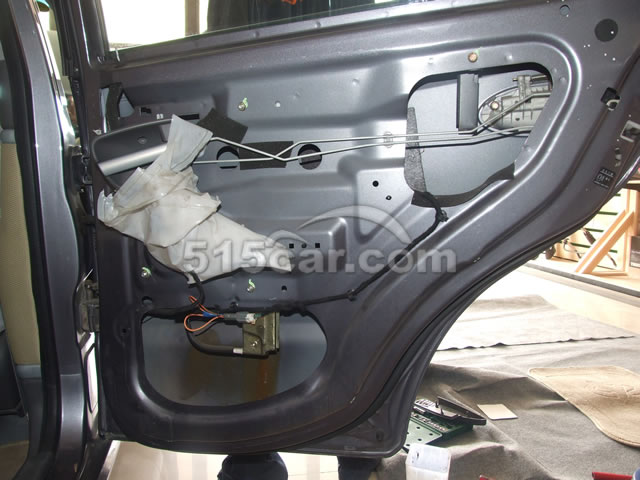

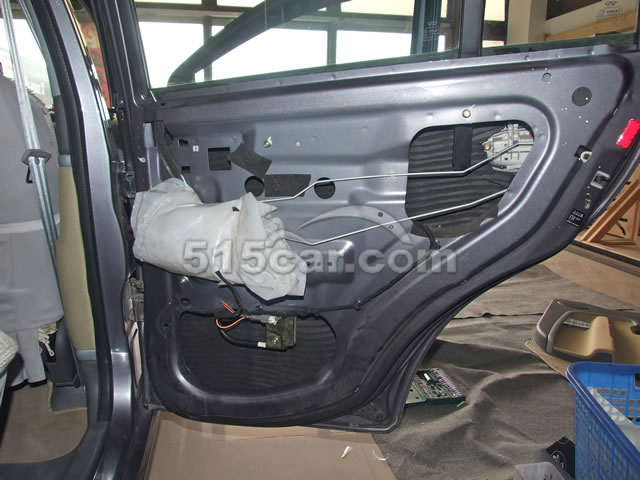

  • 后门隔音施工前
  • 后门施工了阻尼止振垫后
  • 后门隔音施工后

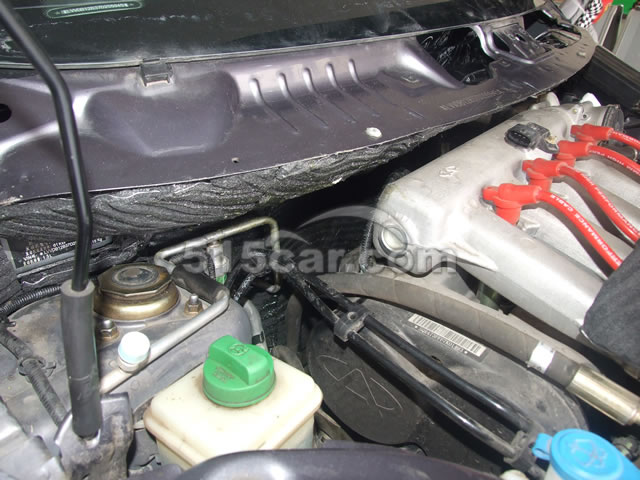

  • 挡火墙隔音施工前
  • 先施工一层专用的三明治棉

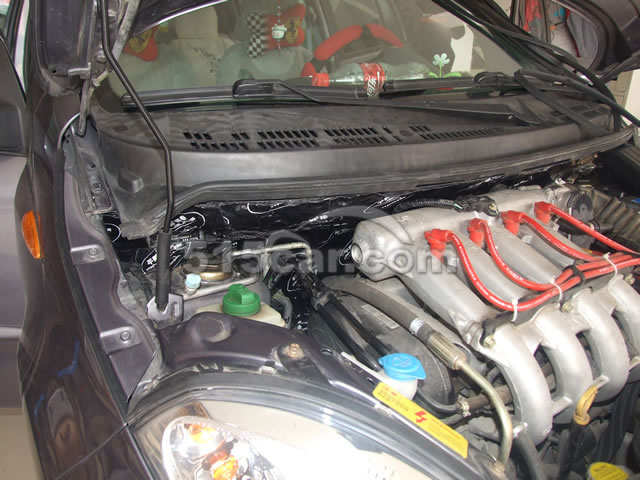

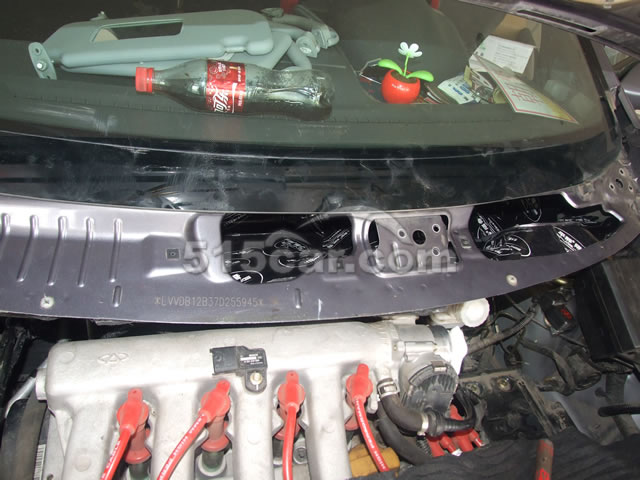

  • 挡火墙又贴一层隔声止振垫
  • U型槽施工要贴满止震垫

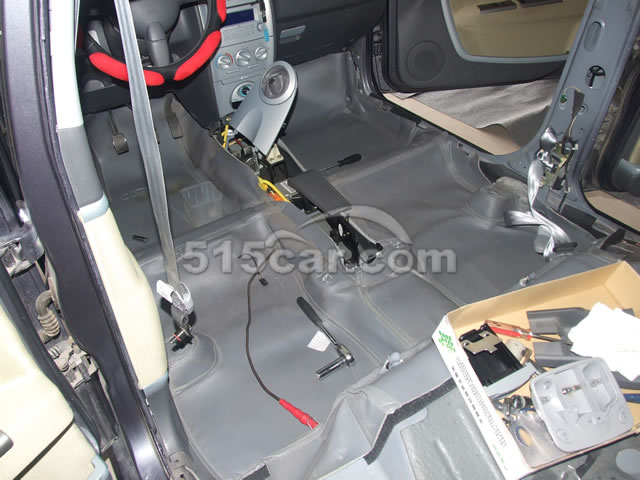

  • 驾驶舱底板拆卸中

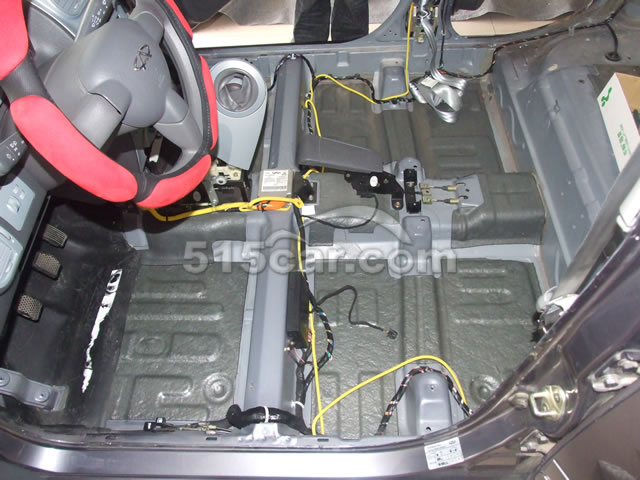

  • 底板钢板隔音施工前

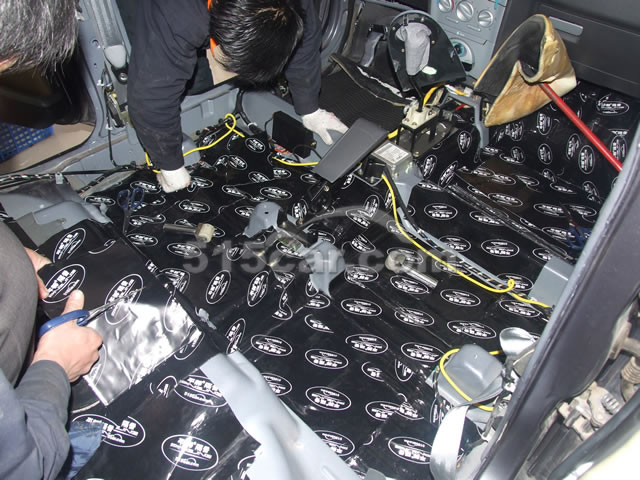

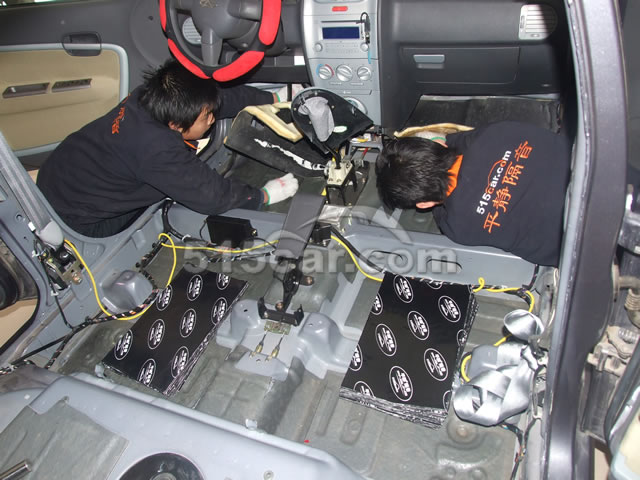

  • 底板隔音施工中
  • 底板隔音先铺了一层止振垫

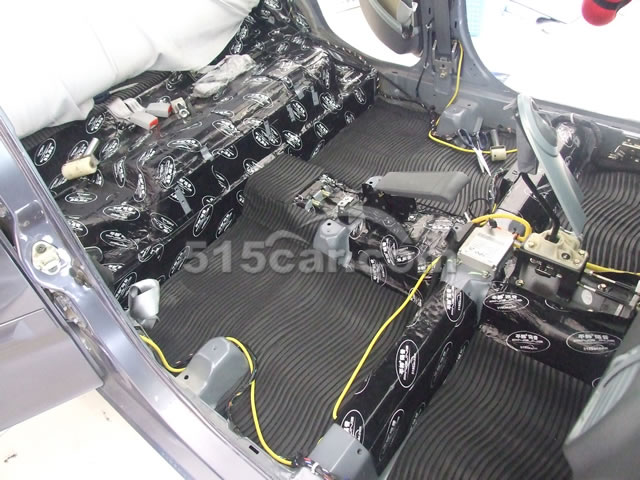

  • 底板隔音施工后

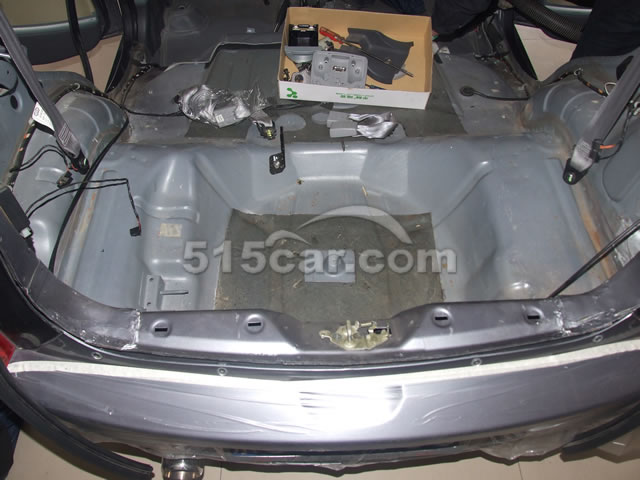

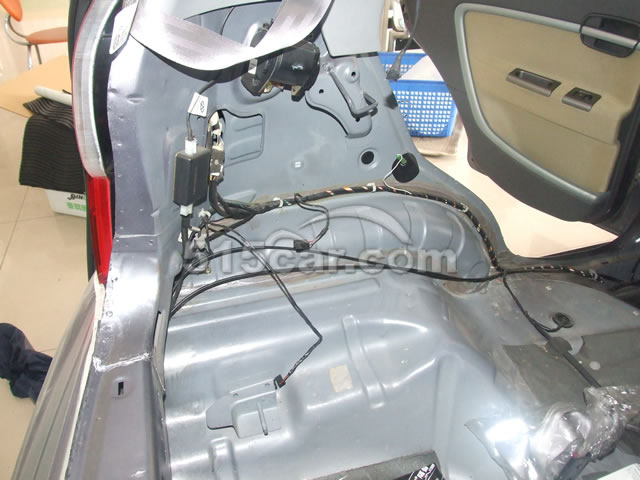

  • 后备箱底部隔音施工前
  • 后轮轮弧隔音施工前

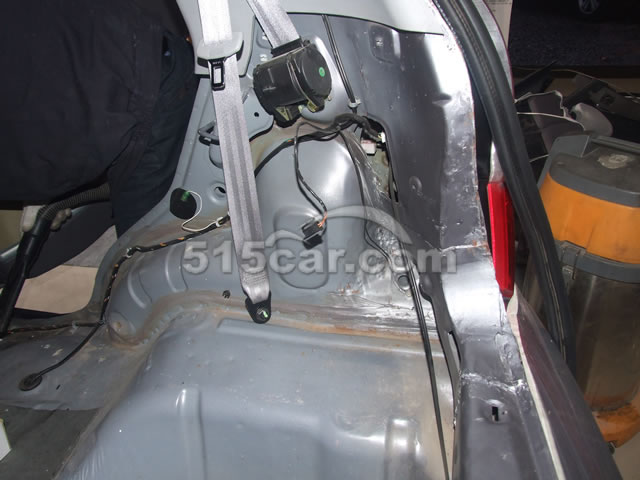

  • 后轮弧后翼子板隔音处理前

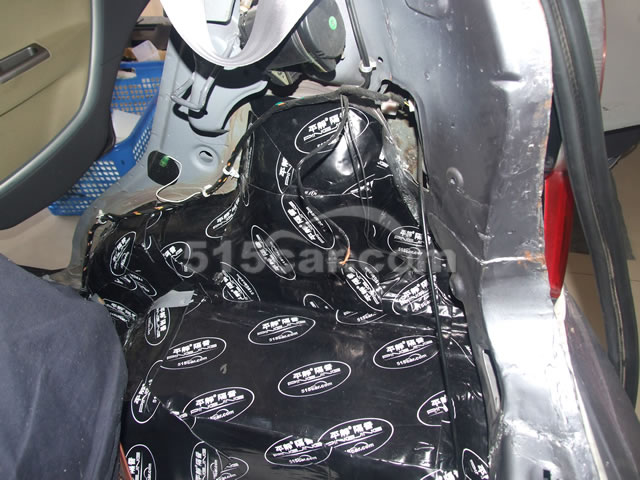

  • 后轮弧满铺一层阻尼隔声止振垫

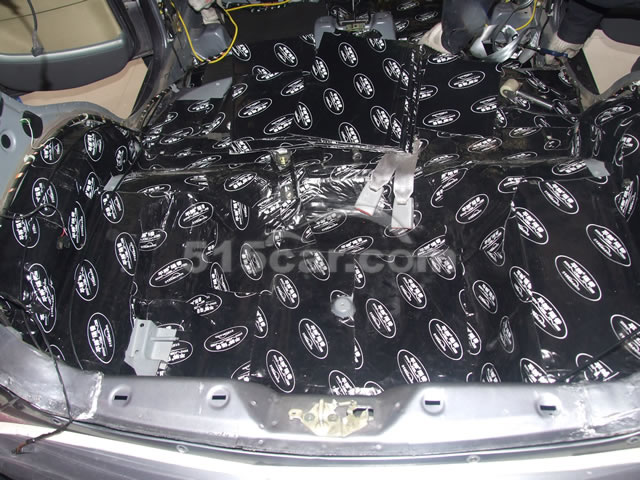

  • 后备箱底先铺了一层止振垫

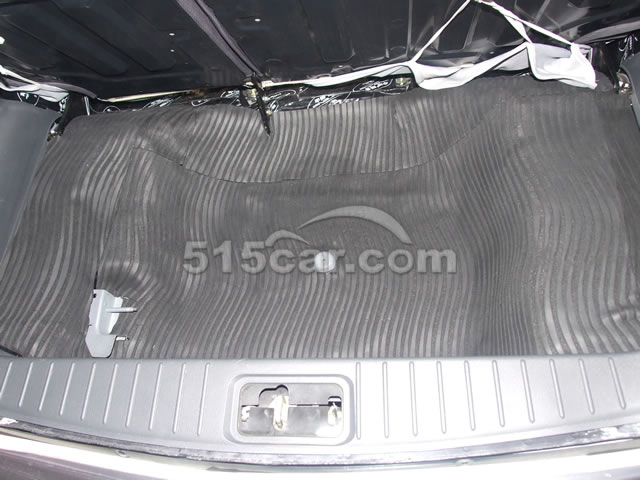

  • 后备箱隔音施工后

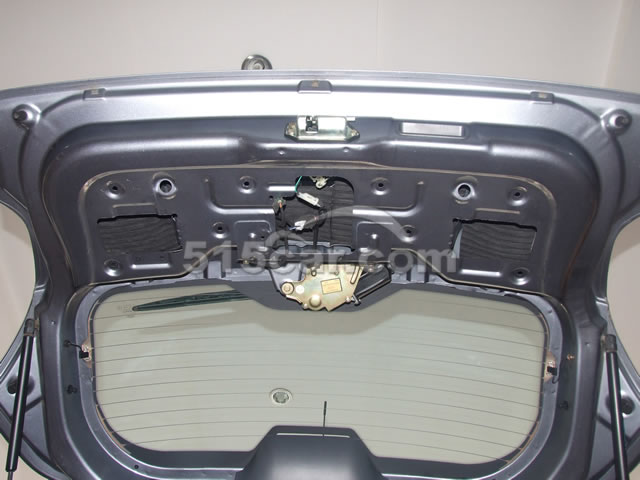

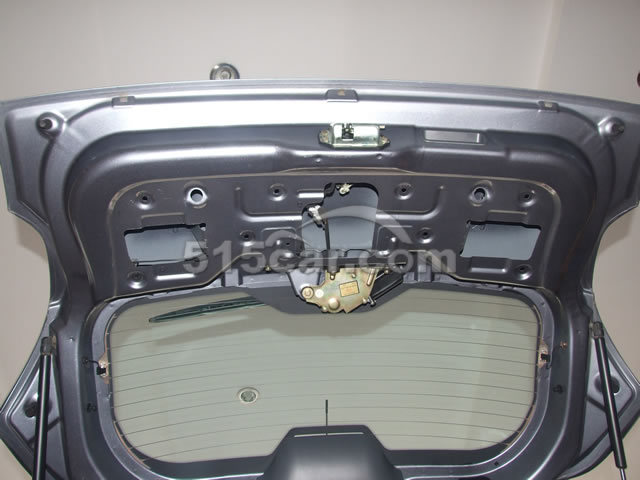

  • 后尾门隔音施工前

  • 后尾门空腔铺满隔声吸声棉
  • 原车顶棚的止振材料已脱落

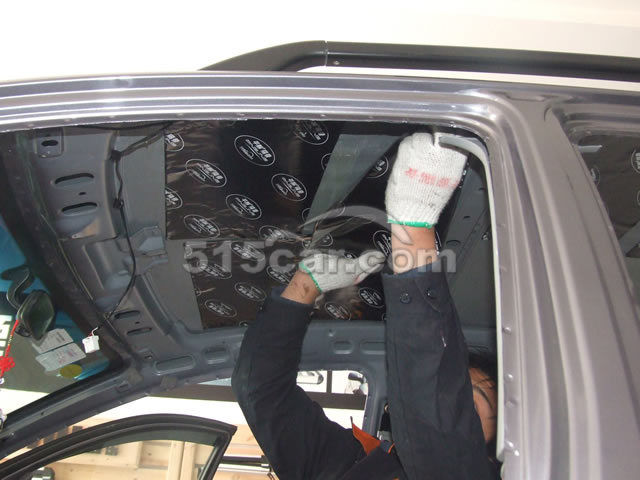

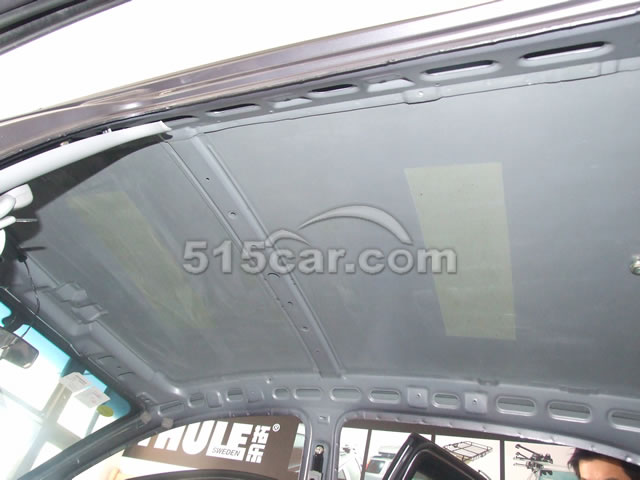

  • 顶棚的止振处理

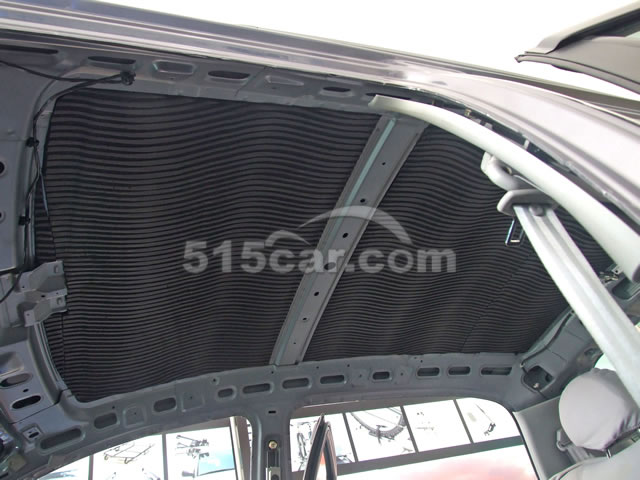

  • 顶棚满铺一层隔声吸声棉

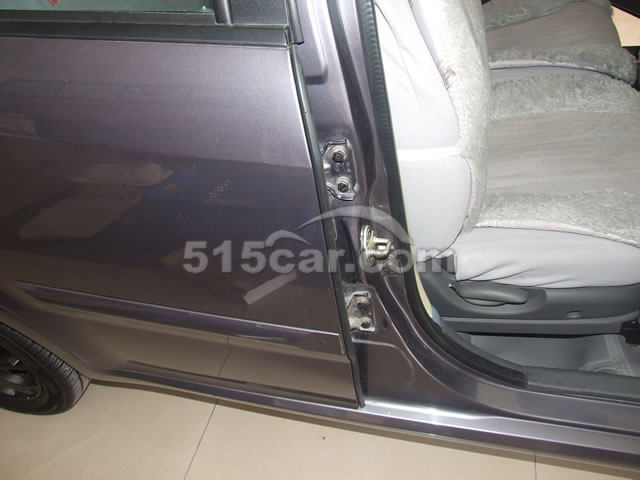

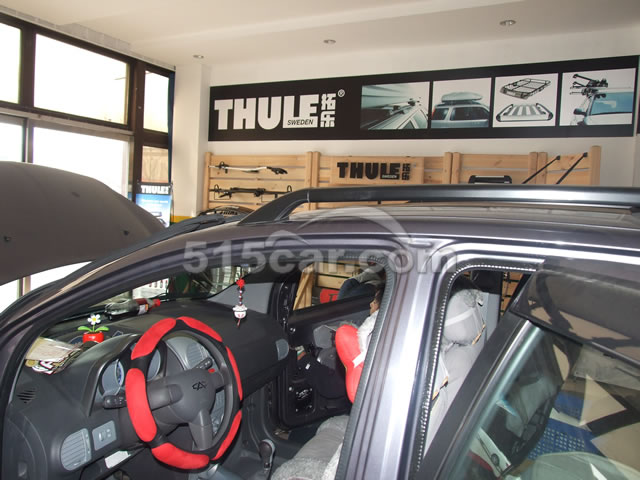

  • 前门框加装密封条前
  • 前门框加了密封条

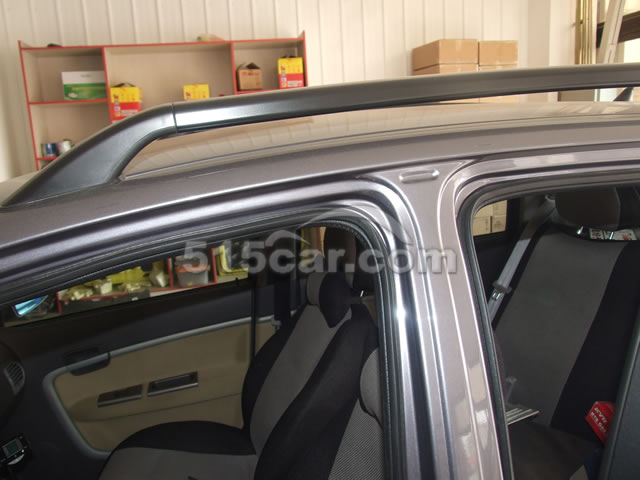

  • B柱中缝密封处理前
  • B柱加了专用的密封条

  • 后门框密封施工前
  • 后门框加装的密封条特写

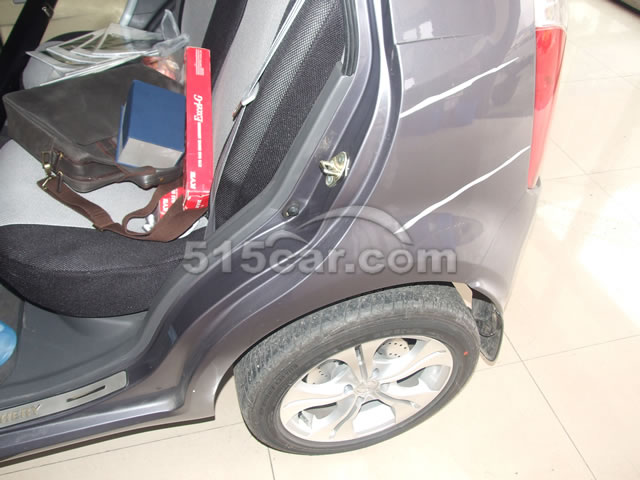

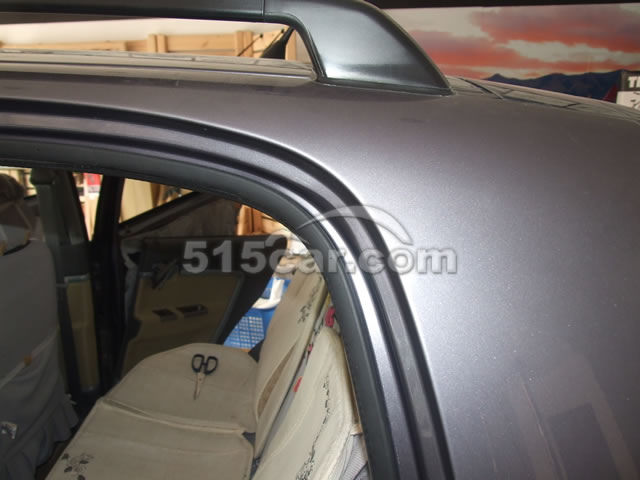

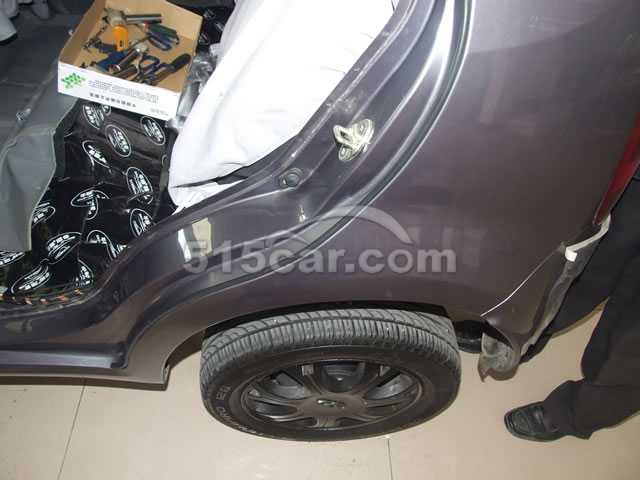

  • C柱缝隙处理前
  • C柱缝隙加装了密封条

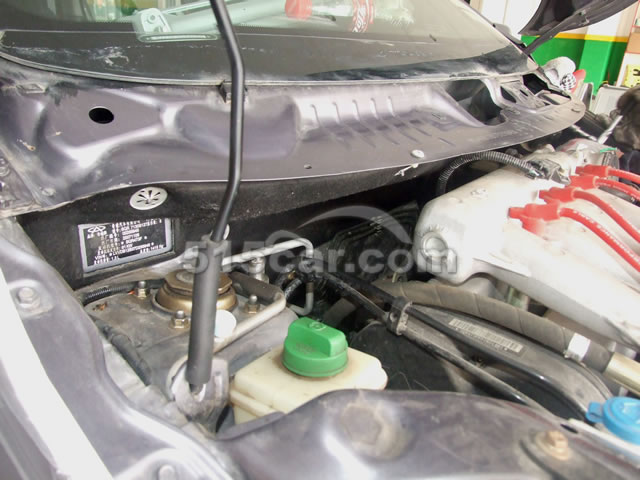

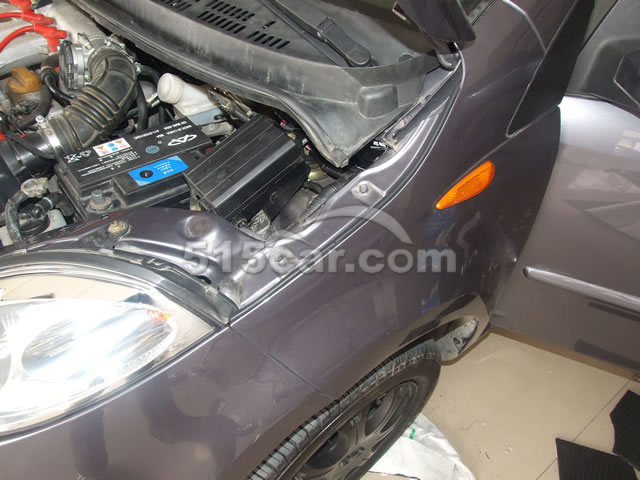

  • 引擎舱两侧缝隙的密封

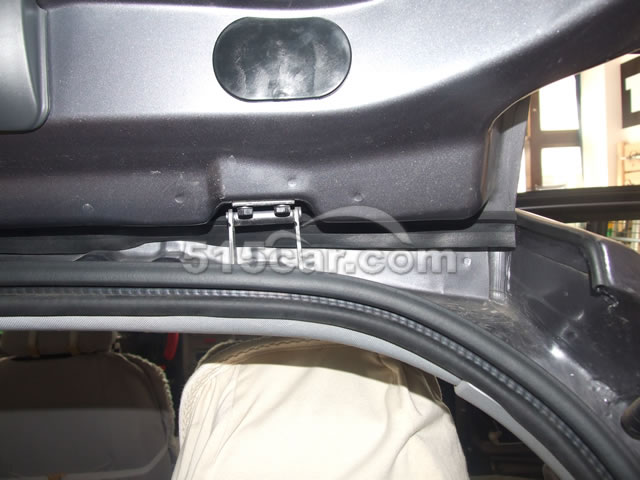

  • 后尾门上沿加了密封条

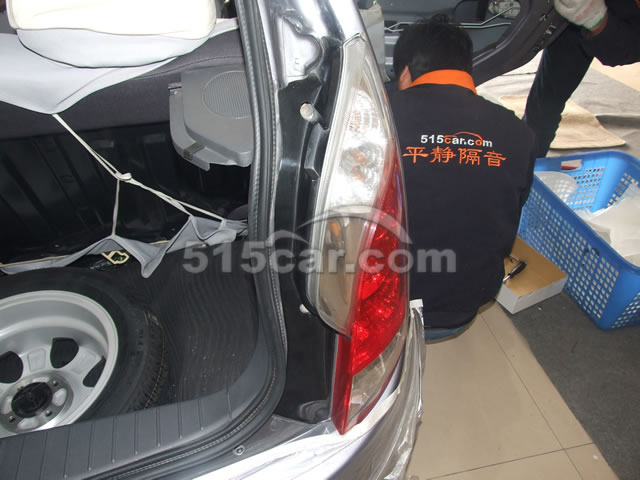

  • 后备箱两侧加密封条前

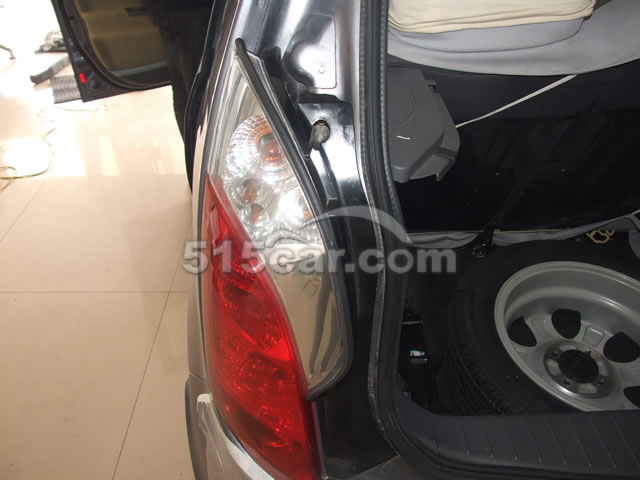

  • 后备箱两侧密封施工后
