瑞麒X1

您的位置:首页 > 施工图库 > 瑞麒X1

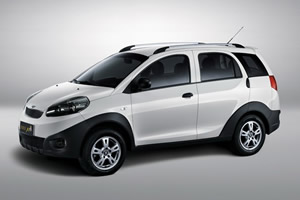

瑞麒X1的定位为迷你型的城市SUV,车身尺寸并不大,车顶部分比较平直,而且还配备了行李架,即使内部空间紧凑也可以利用到车顶空间。外型上,瑞麒X1保留了时尚的特点,前脸造型比较卡通,符合奇瑞小车可爱的设计理念。前麦弗逊式独立悬架能够吸收车头的大部分震动,提高了舒适感和操控性,后扭转梁式半独立悬架也是这个级别小车的标配了,虽然谈不上什么舒适性和运动性,但表现出的效果也算合情合理,经过颠簸路面时车身并不松散。

由于受成本的制约,一般小车几乎都不会在噪音控制方面花费太多力气,机件精度也不会有过高的要求,瑞麒X1发动机在平常的2500转以下时,噪声还算令人满意,但随着转速的上升发动机噪音和振动就逐渐让人难以接受了,同时风声和车底的路噪胎噪也比较大。预算许可的情况下可以全车处理一下,能收到比较明显的效果。

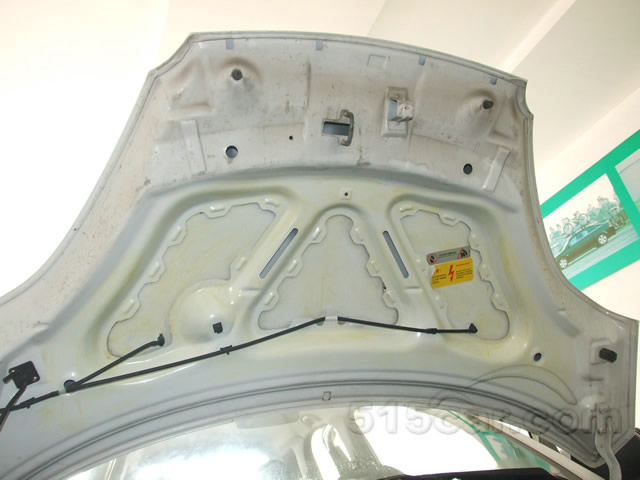

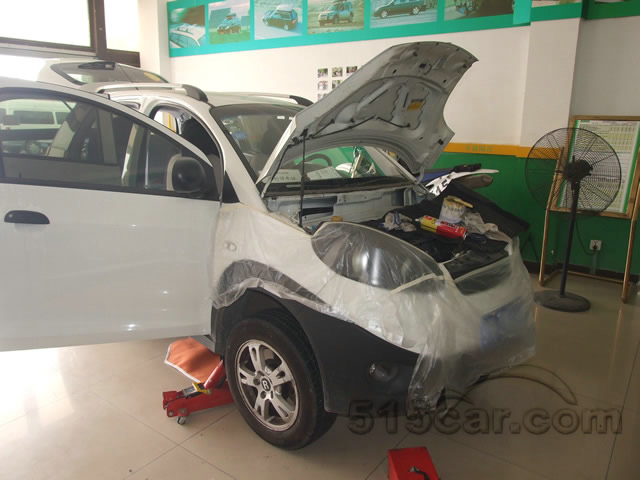

  • 施工前的检查
  • 引擎盖先刷一层专用胶

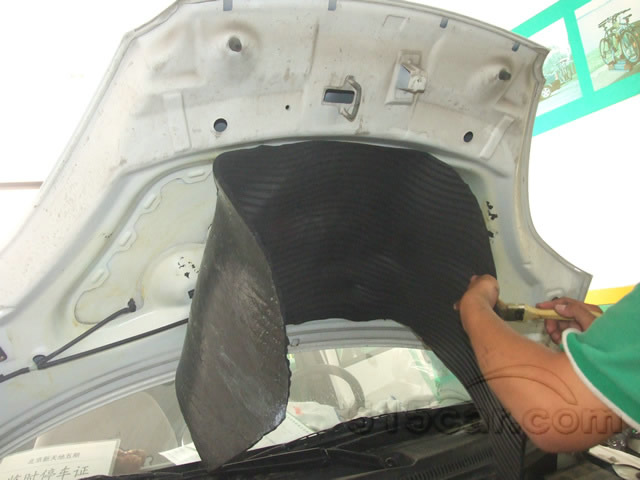

  • 原车无隔热板,全贴法施工

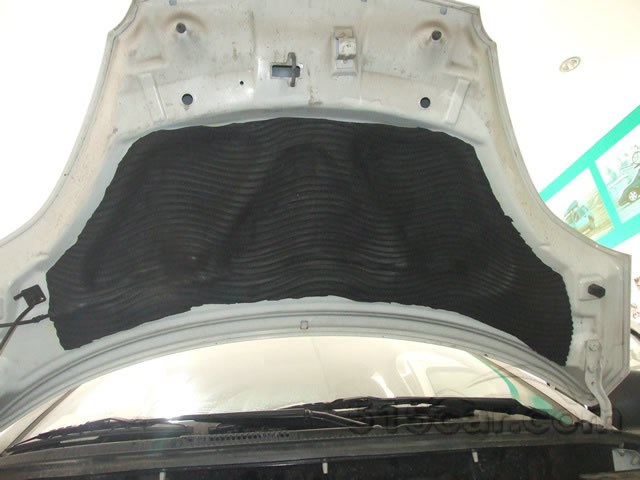

  • 引擎盖隔声隔热施工后

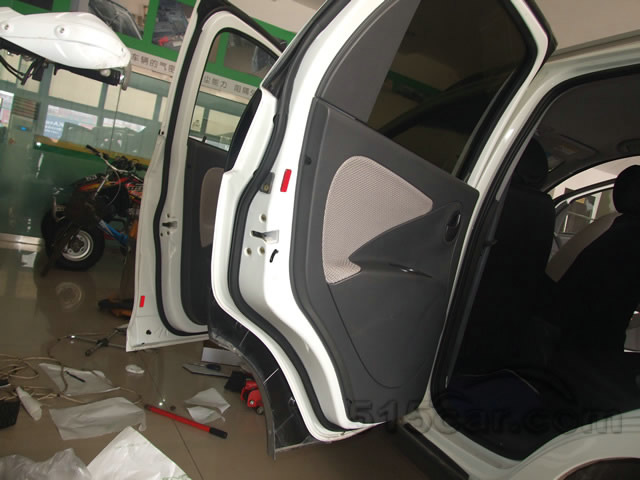

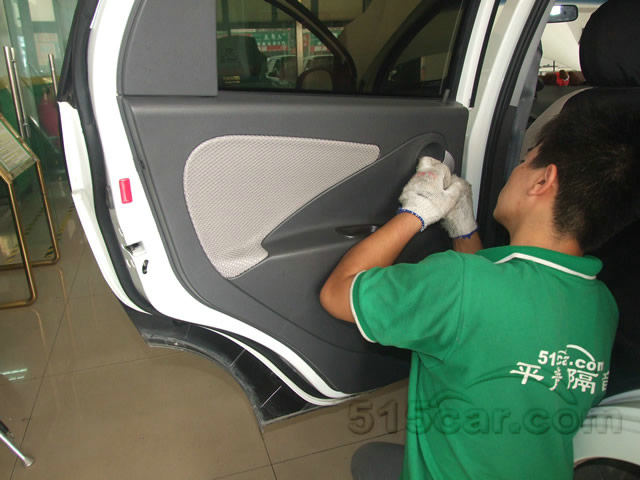

  • 拆卸车门的内饰板

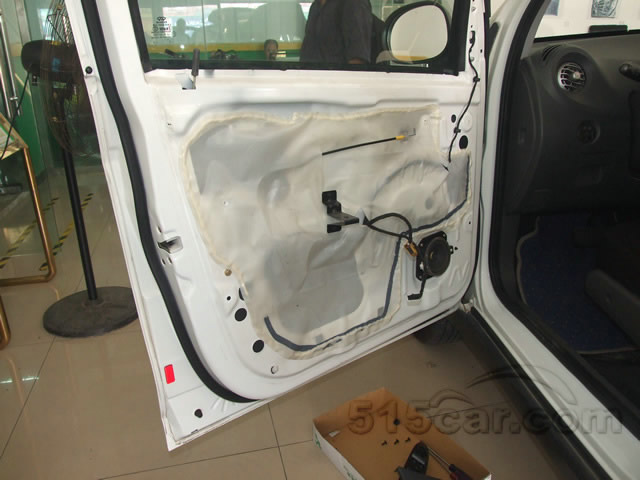

  • 露出车门内的防水膜

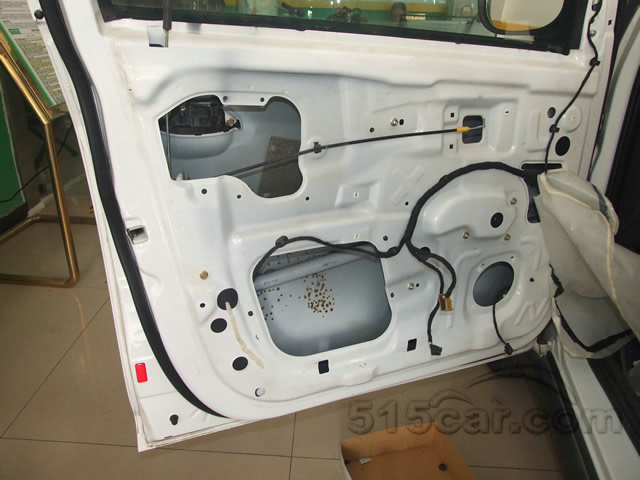

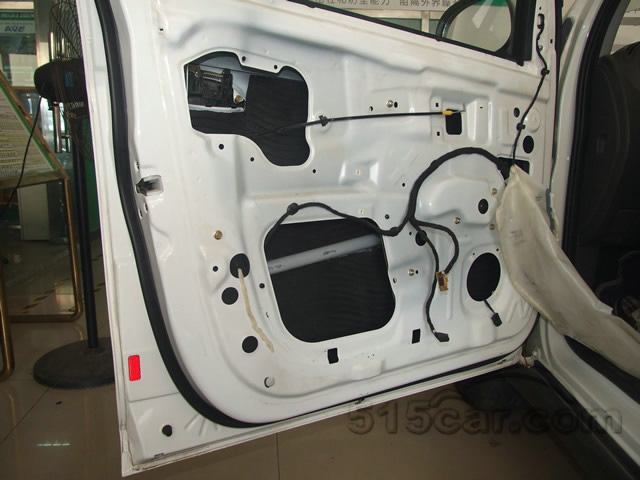

  • 露出车门钢板

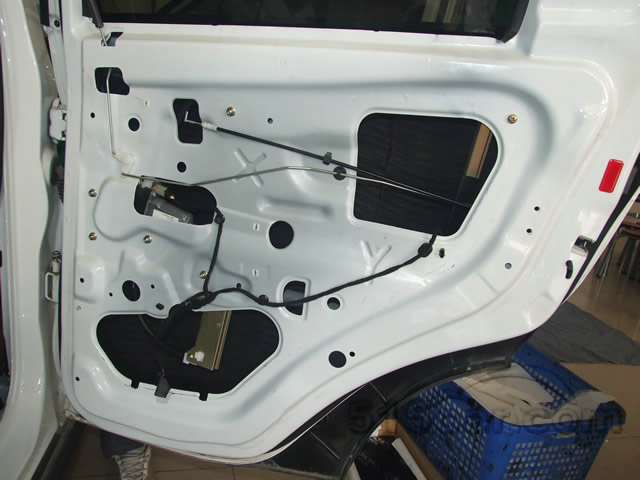

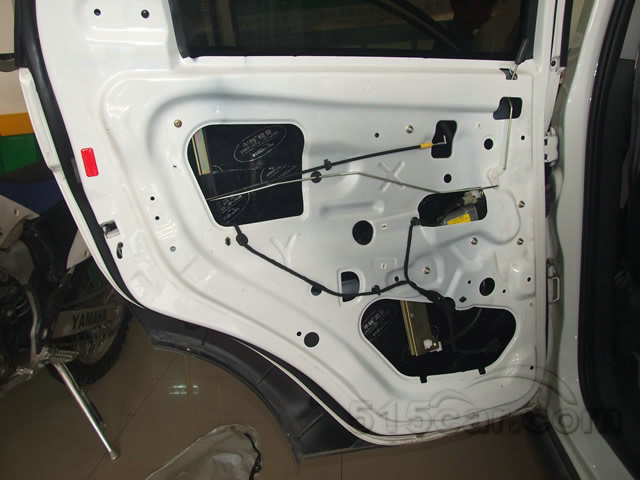

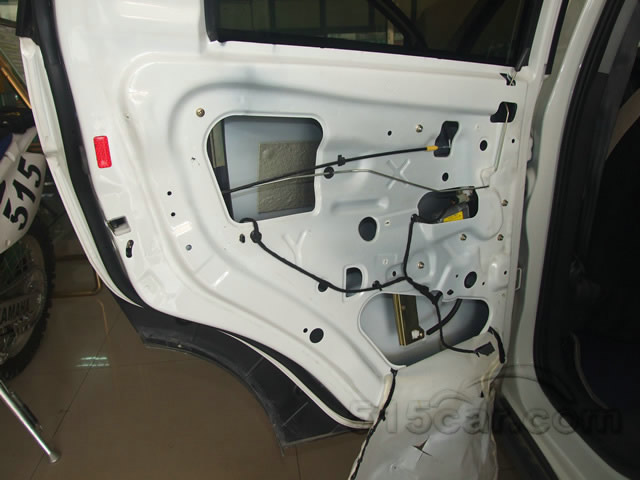

  • 后门隔音施工前

  • 车门隔音要先贴一层止振垫

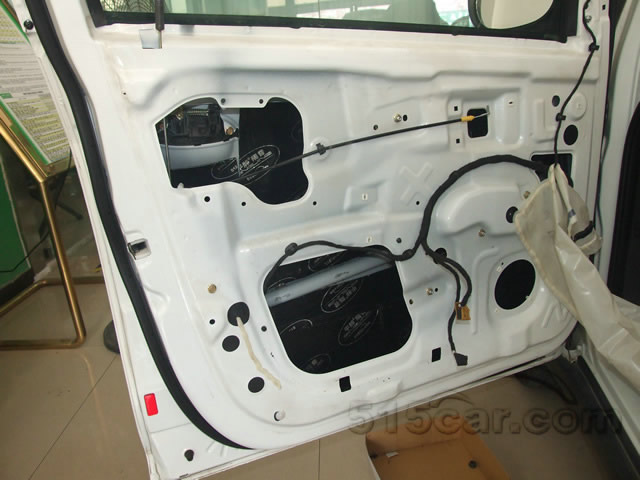

  • 后门也满铺一层止振垫
  • 车门隔音再铺一层阻尼棉
  • 后门隔音施工后

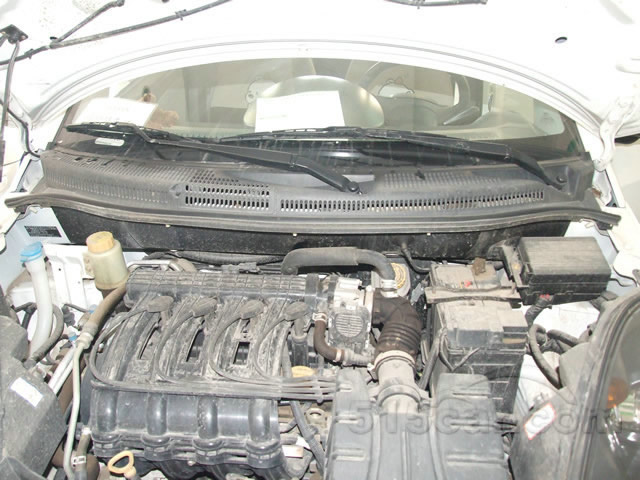

  • 挡火墙U槽隔音施工前

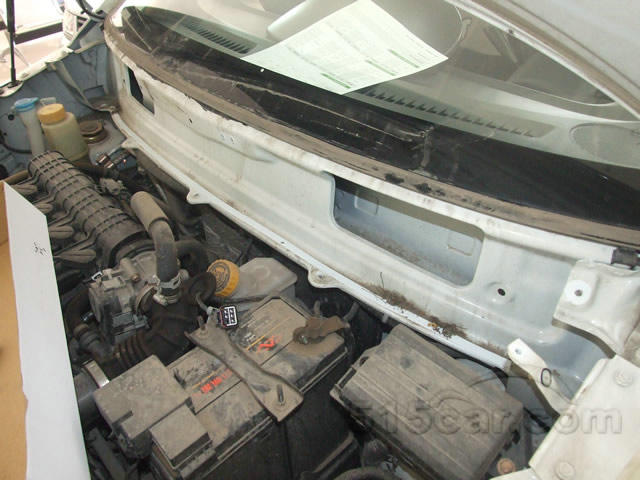

  • U槽盖板拆卸后

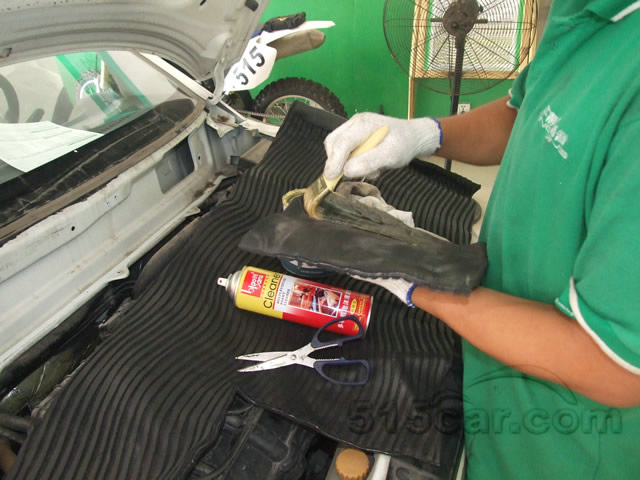

  • 挡火墙施工要刷胶粘贴

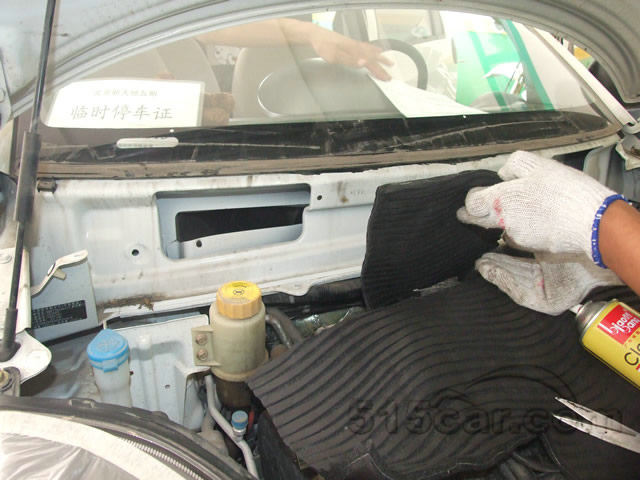

  • 挡火墙必须贴专用三明治棉

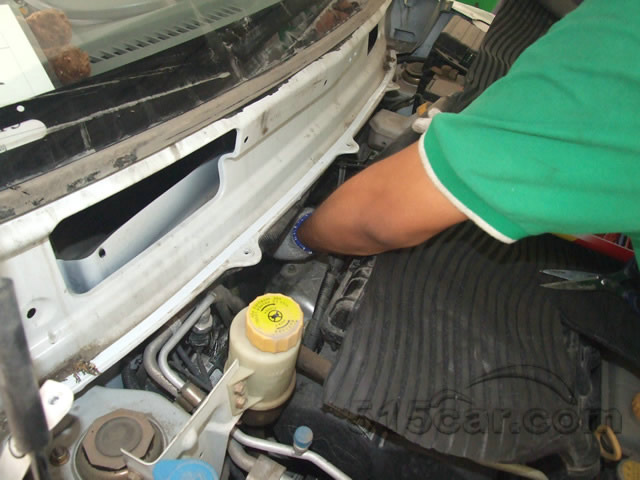

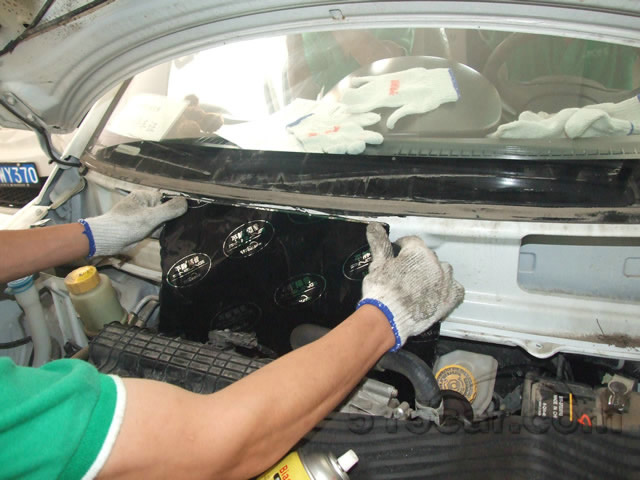

  • 挡火墙隔音施工中
  • 挡火墙满满拼接一层三明治棉
  • 挡火墙施工第二层

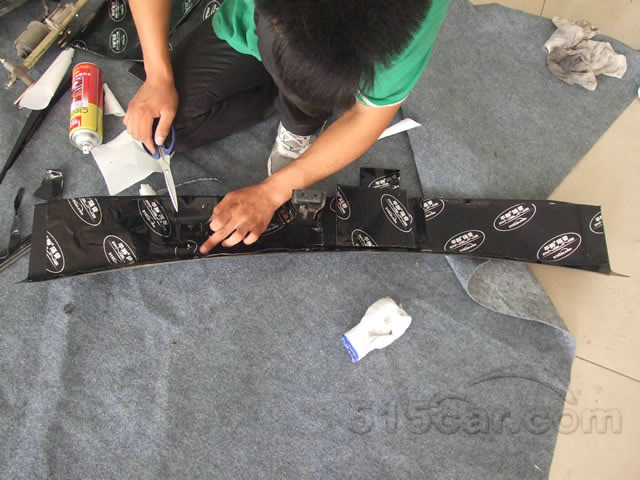

  • U槽隔音满铺一层止振垫

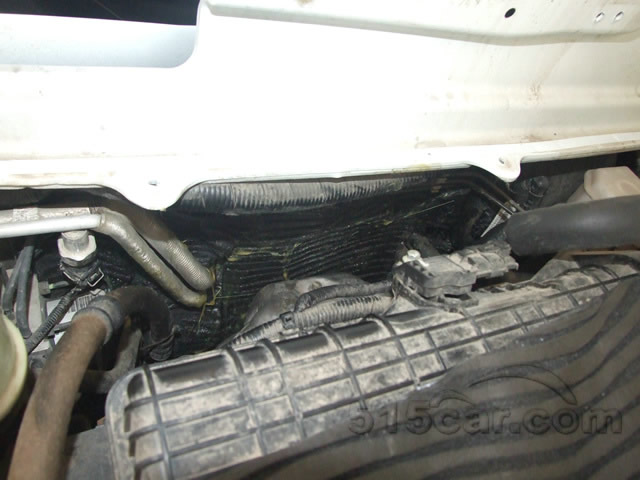

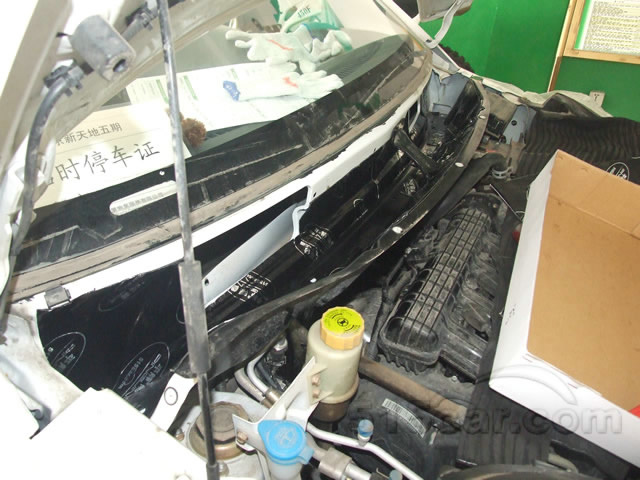

  • 挡火墙U槽隔音施工后

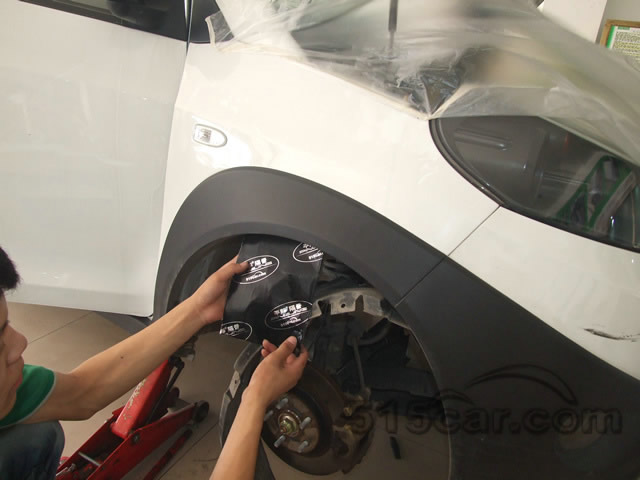

  • 前翼子板的隔音

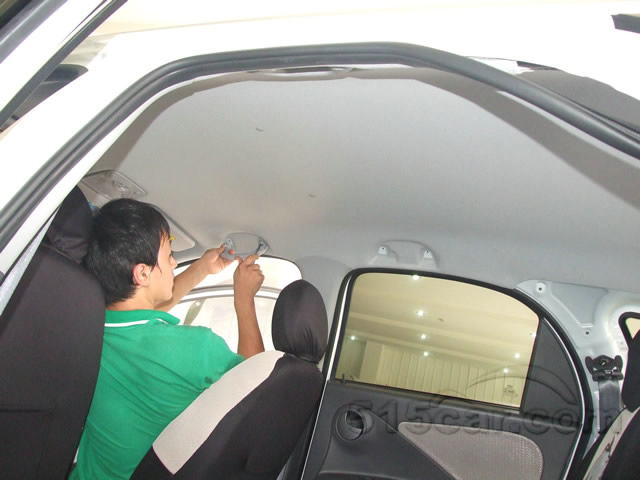

  • 拆卸顶棚内饰板

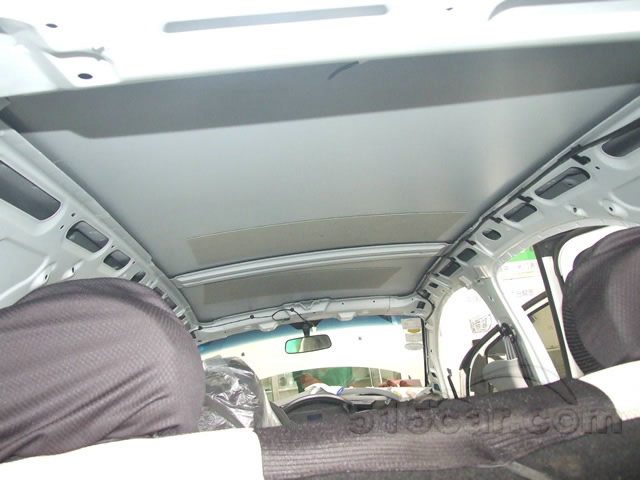

  • 原车顶棚有2块止振材料

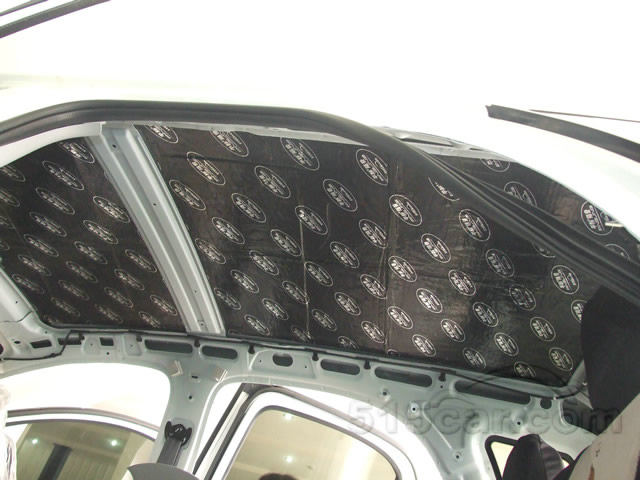

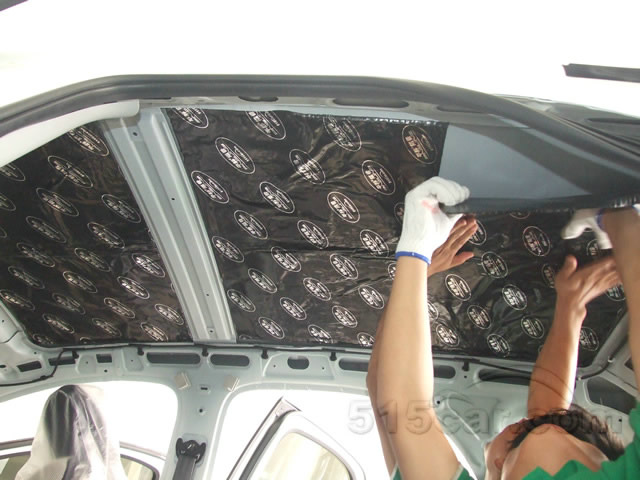

  • 顶棚满铺一层阻尼止振垫
  • 顶棚隔音施工后

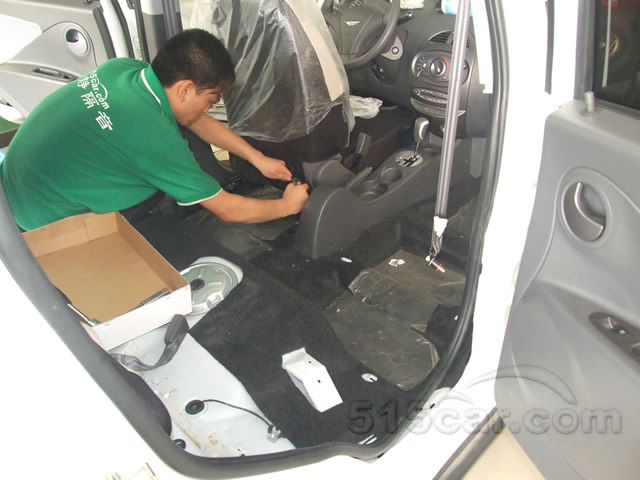

  • 车内底板施工要拆座椅

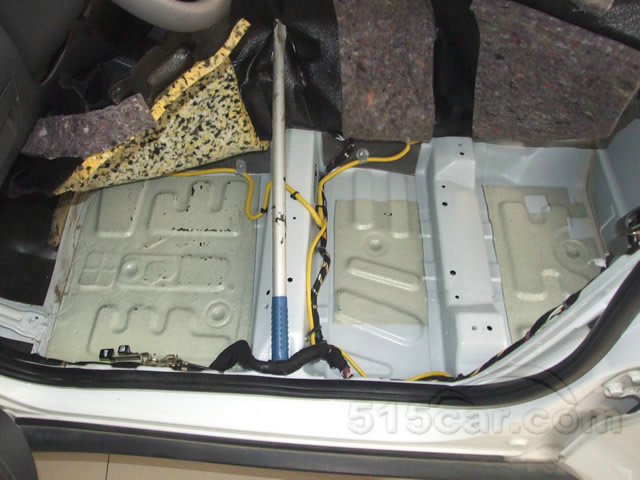

  • 车底钢板隔音施工前

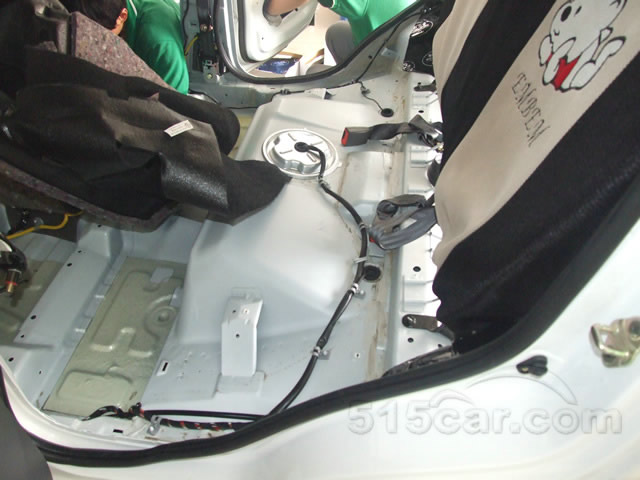

  • 后排底板隔音施工前
  • 底板隔音施工中

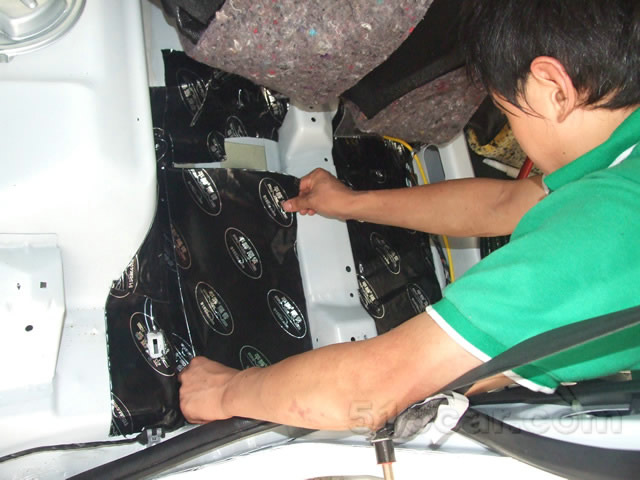

  • 底板隔音先贴一层止振垫

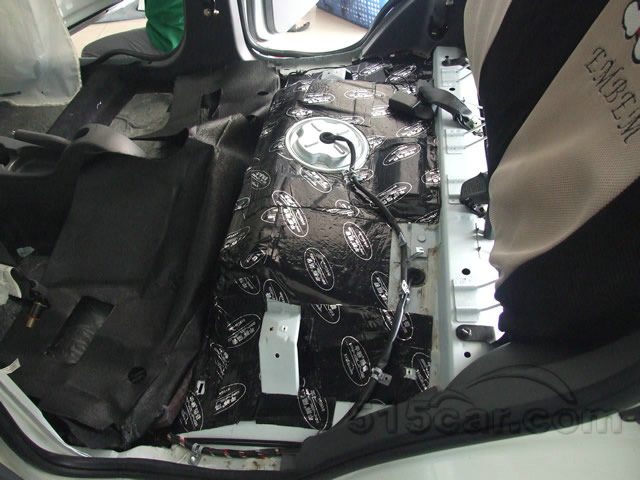

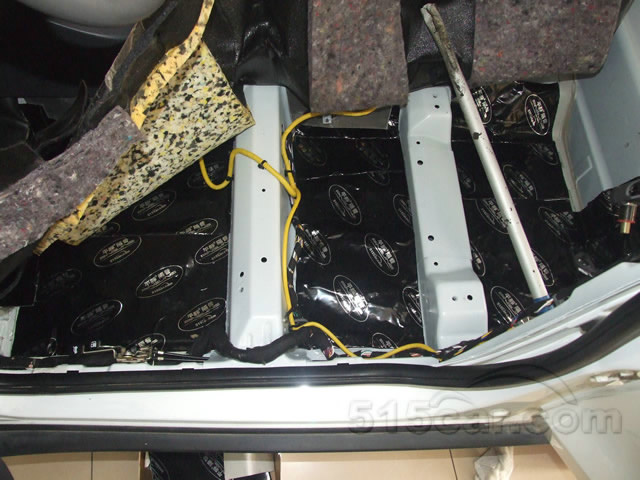

  • 底板满铺止振垫后

  • 底板隔音要再铺一层阻尼棉

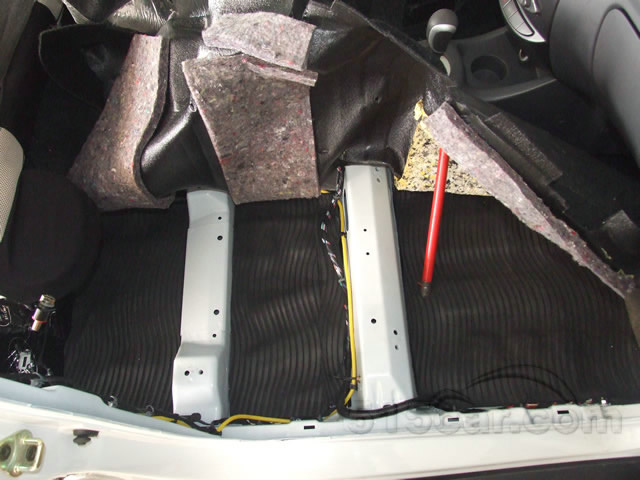

  • 后排底板隔音施工后

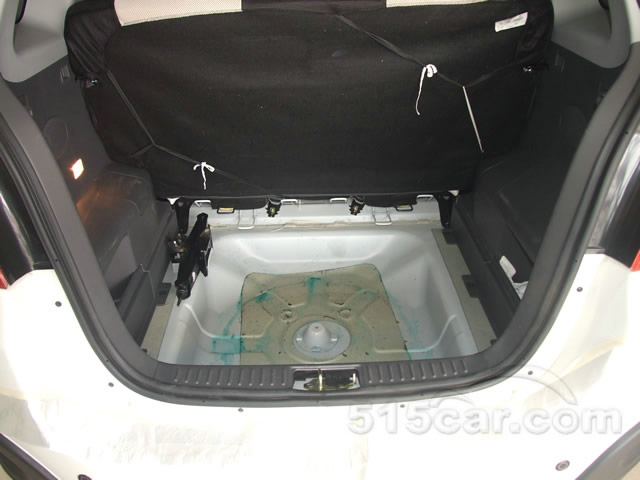

  • 后备箱底部隔音施工前

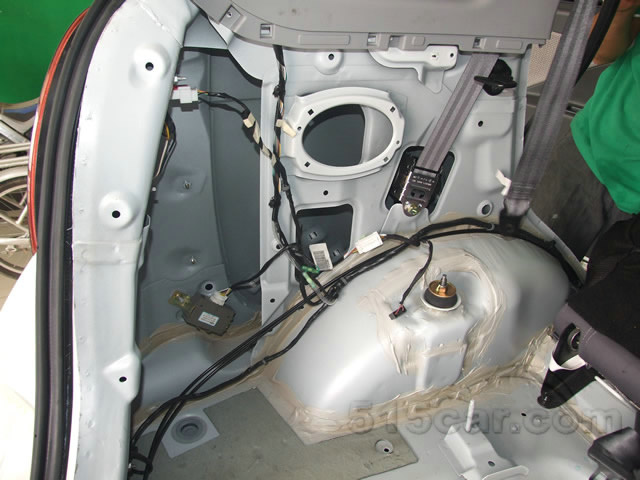

  • 后翼子板空腔内隔音前

  • 后备箱内轮弧隔音前
  • 后备箱内轮弧隔音施工后
  • 后备箱内轮弧和翼子板隔音后

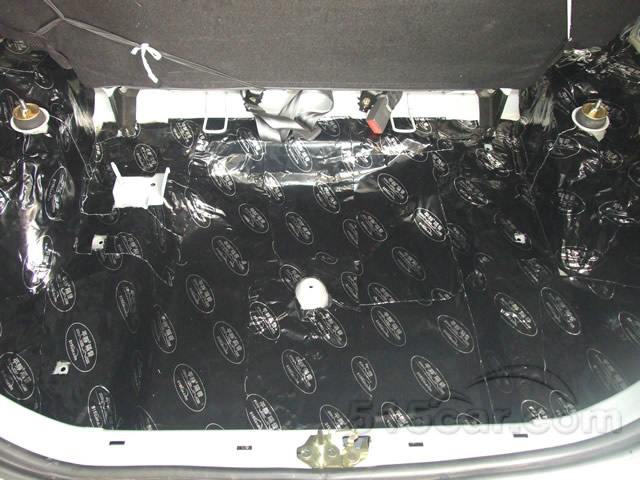

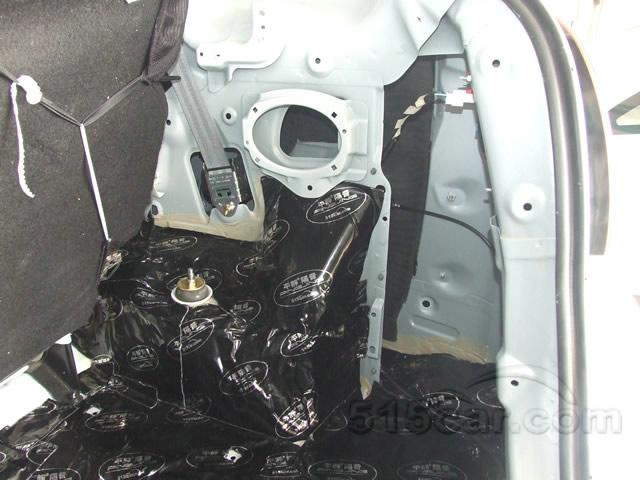

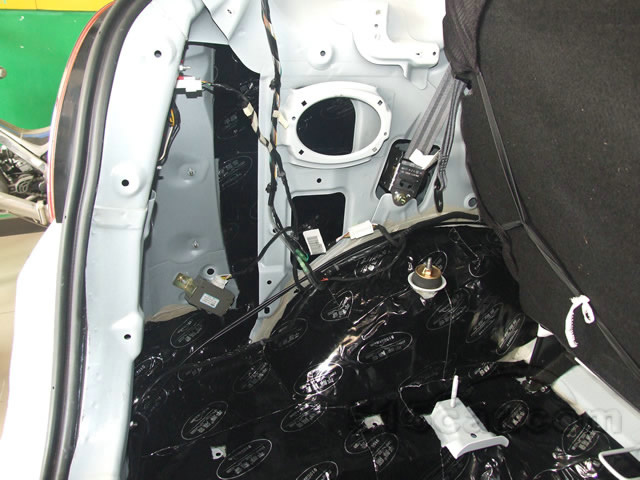

  • 后备箱底部满铺止振垫后

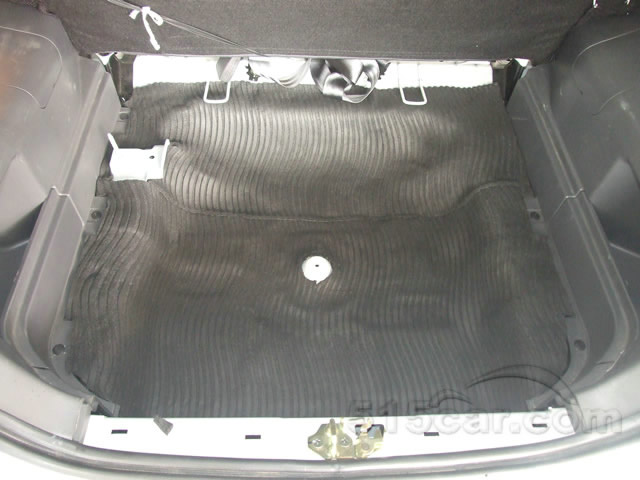

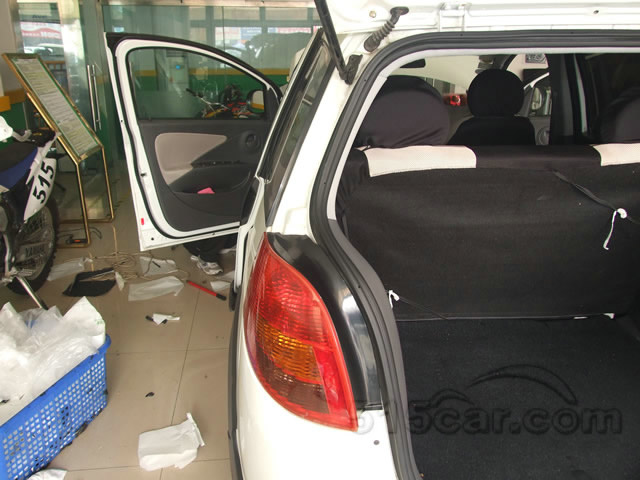

  • 后备箱内隔音施工后
  • 后尾门内饰的拆卸

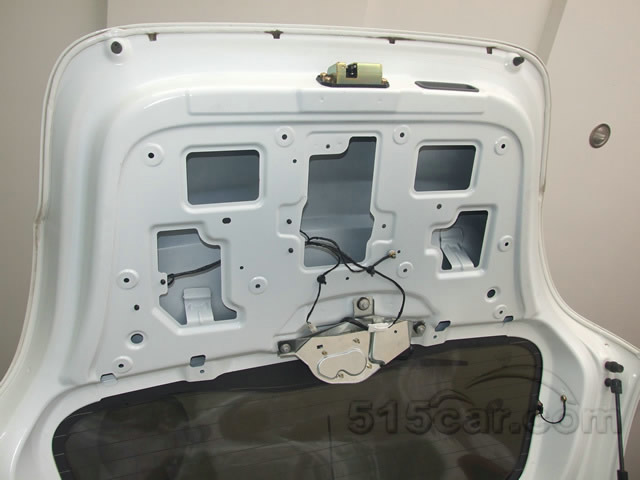

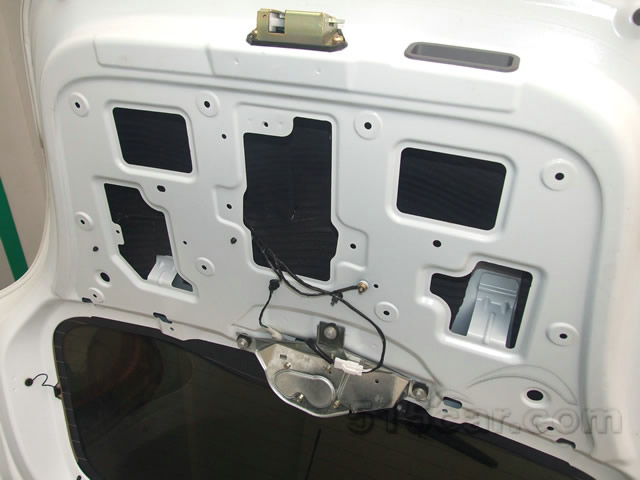

  • 后尾门隔音施工前

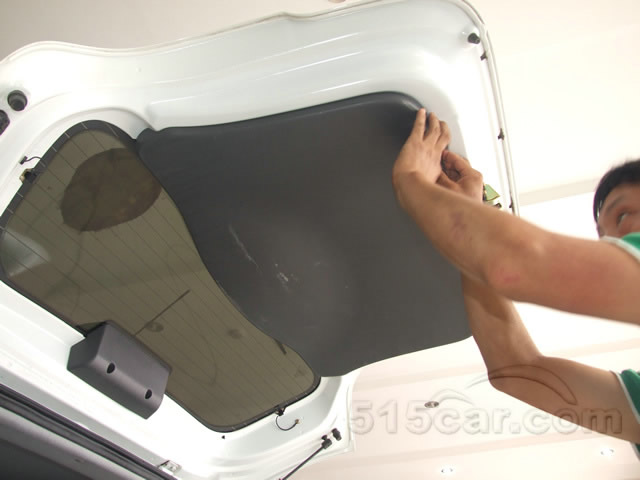

  • 后尾门内满铺了阻尼棉

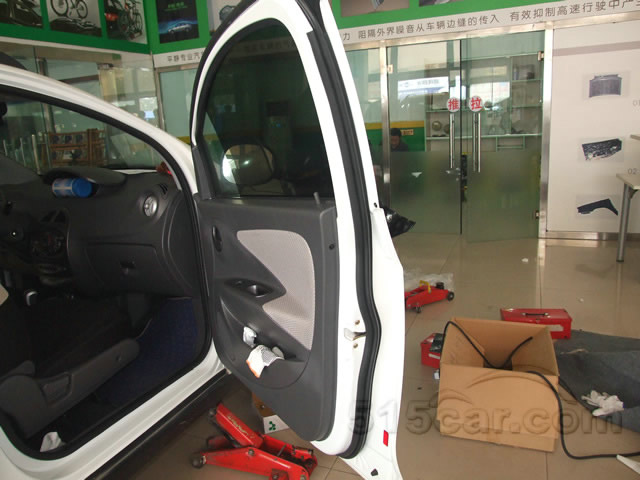

  • 前门密封施工前

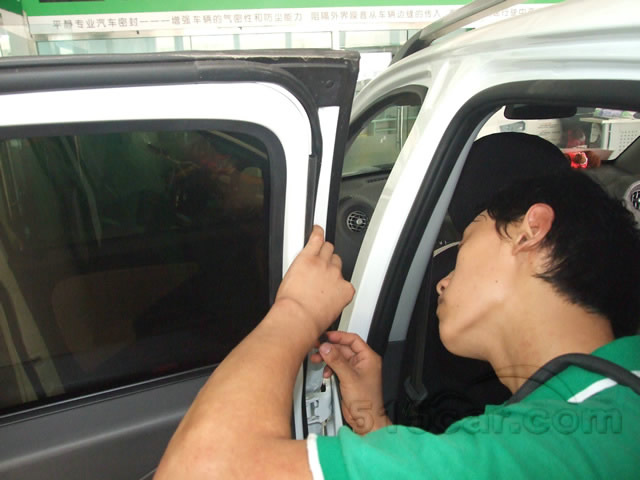

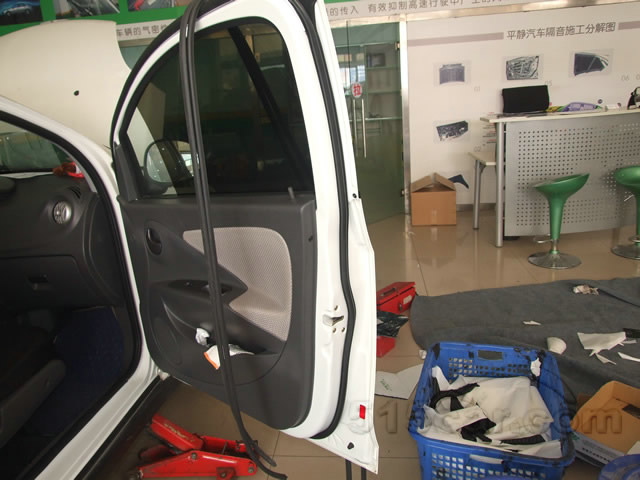

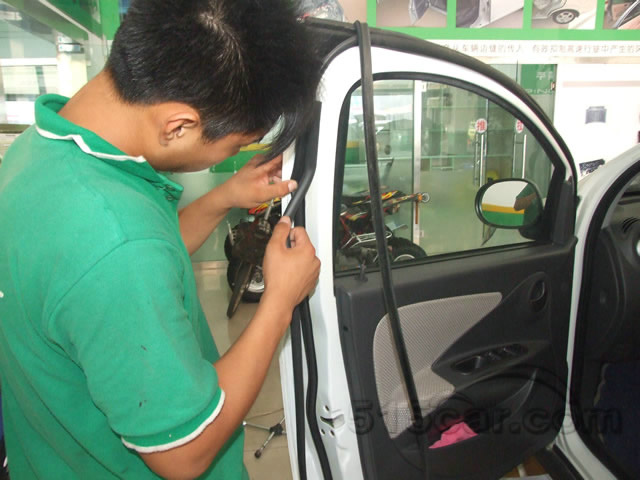

  • 给前门加一圈平静密封条
  • 前门密封施工后

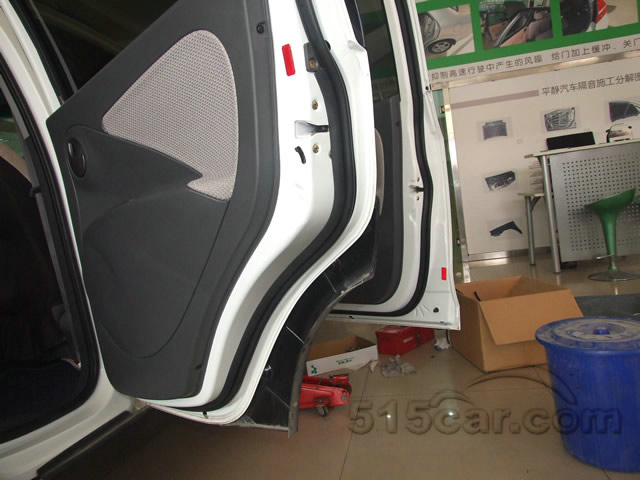

  • 后门原车的密封圈

  • 给后门加装密封条

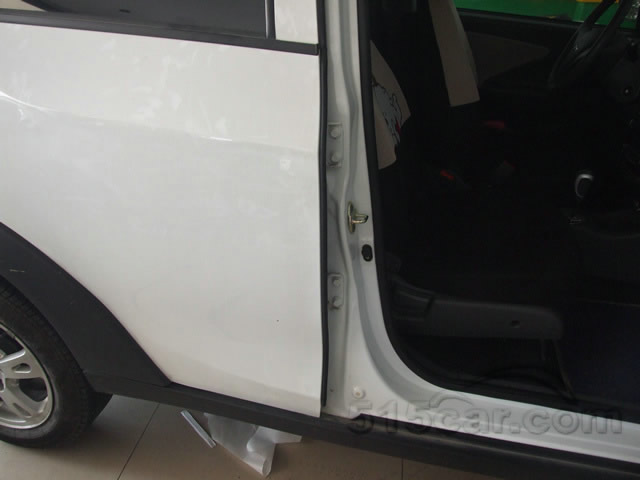

  • 后门加装了平静密封条后

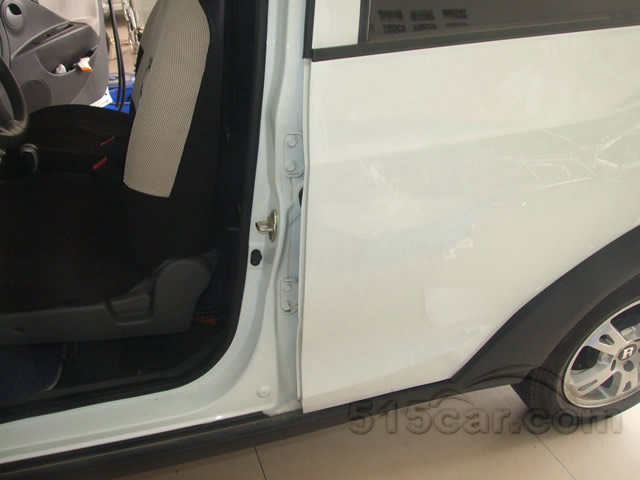

  • B柱中缝密封施工前

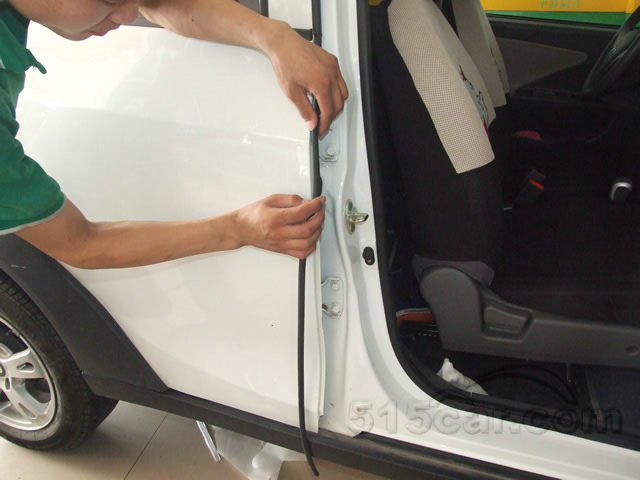

  • 给B柱沟槽里加做密封条

  • B柱密封施工后

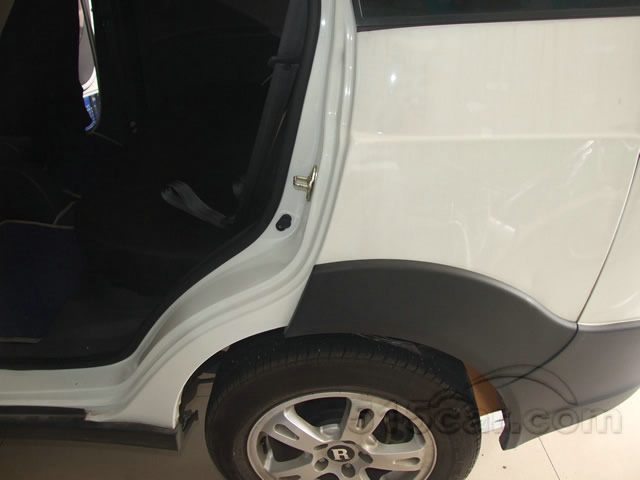

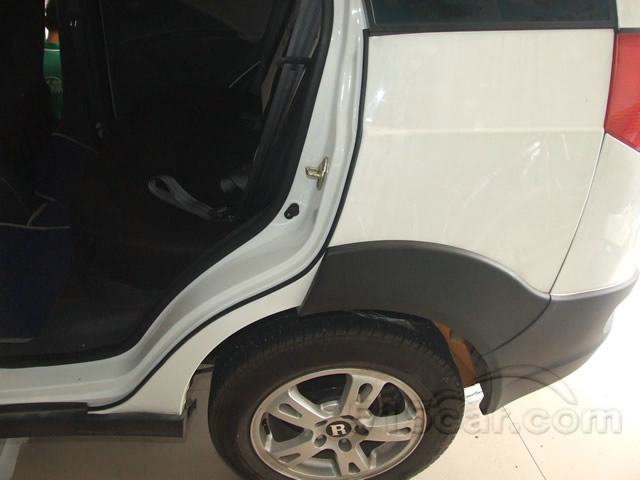

  • 后门后沿缝隙密封前

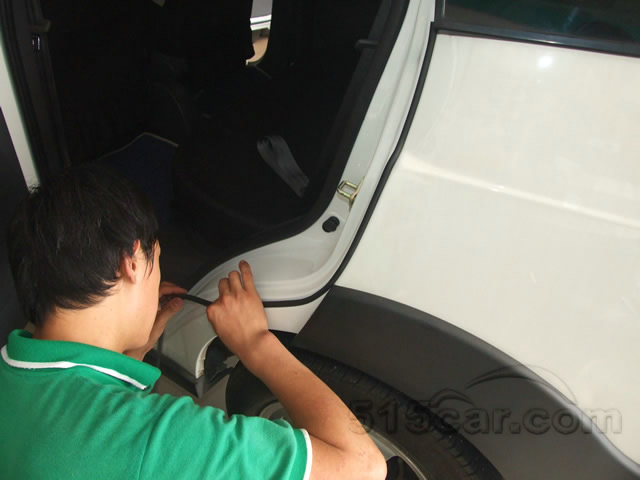

  • 后门后沿缝隙加做密封条
  • 后门后沿密封施工后

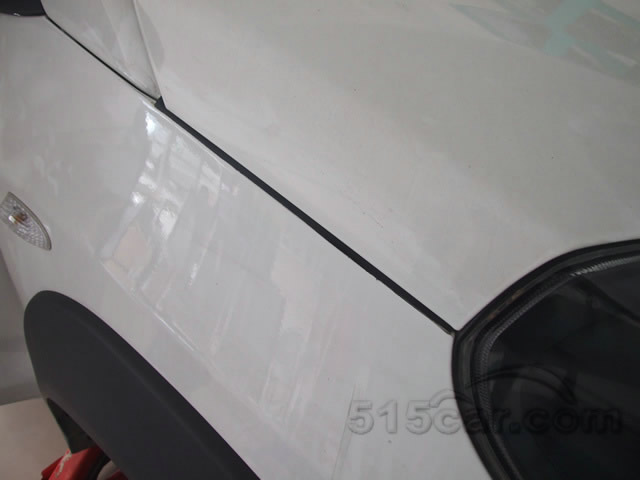

  • 发动机舱两侧缝隙加了密封条后

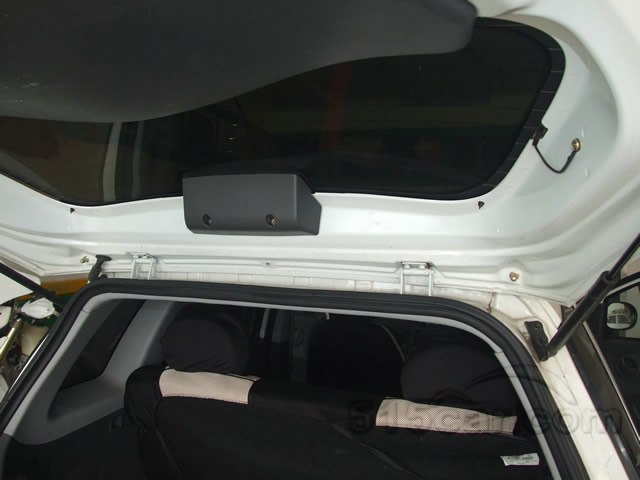

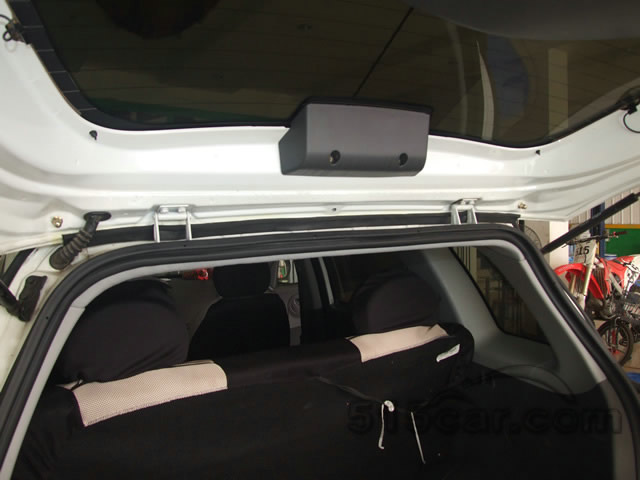

  • 尾箱盖上沿密封施工前

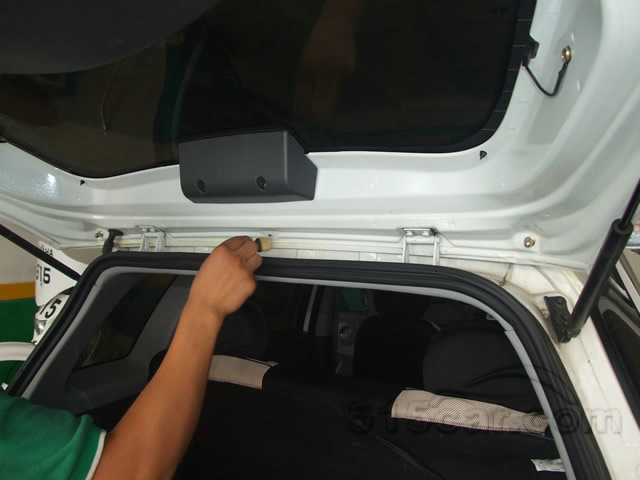

  • 刷平静专用胶水

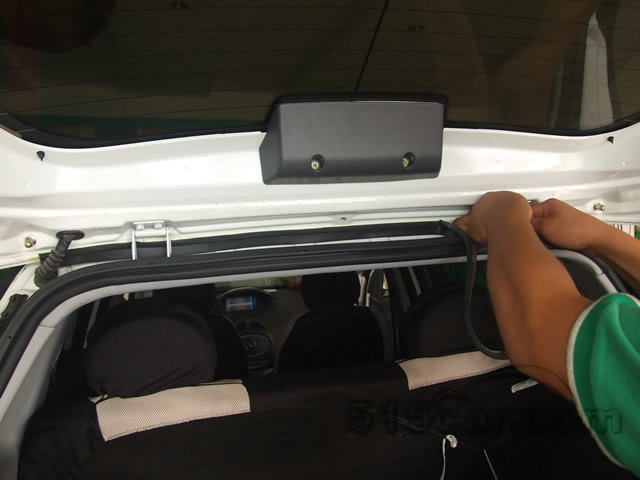

  • 给尾箱上沿加装专用型号胶条

  • 尾箱盖上沿密封后

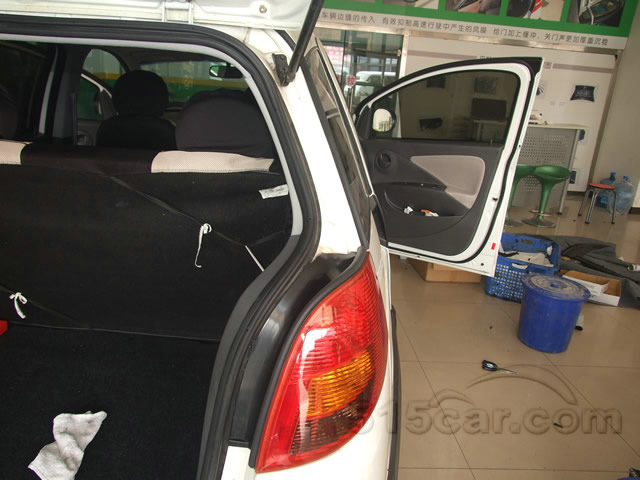

  • 后备箱两侧边缝密封前

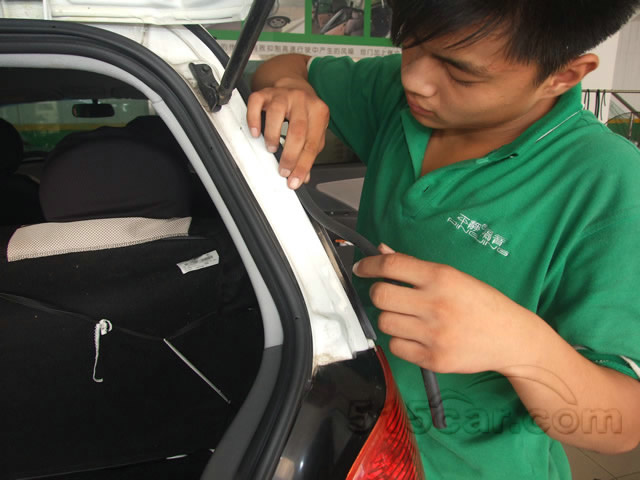

  • 后备箱两侧密封施工中
  • 后备箱两侧加了密封条后
